Выбор лучшего Cat7 трапецеидальный домкрат сводится к трем основным факторам: тип экрана (STP или FTP), стиль заделки разъема (без инструментов или с запрессовкой) и совместимость с калибром проводника вашего кабеля. . Сделайте это правильно, и ваша сеть будет стабильно обеспечивать номинальную полосу пропускания Cat7 600 МГц на расстоянии до 100 метров. В разделах ниже каждый момент принятия решения разбивается на конкретные характеристики, сравнения и практические рекомендации.
Content
- 1 Что делает Keystone Jack «совместимым с Cat7»
- 2 Типы экранирования: почему S/FTP не подлежит обсуждению для Cat7
- 3 GG45 против ТЕРА: выбор правильного формата разъема Cat7
- 4 Стиль заделки: без инструментов или с ударом вниз
- 5 Совместимость калибра проводника: соответствие разъема вашему кабелю
- 6 Конфигурация проводки: Т568А против Т568Б
- 7 Основные характеристики, которые следует проверить перед покупкой
- 8 Распространенные ошибки при установке, ухудшающие производительность Cat7
- 9 Когда выбирать Домкраты Cat7 Keystone против Cat6A
- 10 Проверка подключения Cat7 после установки
Что делает Keystone Jack «совместимым с Cat7»
Cat7 — это стандарт класса F ISO/IEC 11801, а не стандарт TIA/EIA, что означает, что детали спецификации отличаются от более распространенных классификаций Cat5e/Cat6. Подлинный домкрат Keystone Cat7 должен соответствовать следующим минимальным требованиям к производительности:
| Параметр | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Пропускная способность | 500 МГц | 600 МГц | 1000 МГц |
| Максимальная скорость передачи данных | 10 Гбит/с | 10 Гбит/с | 40–100 Гбит/с |
| Требования к экранированию | Необязательно | Обязательный (С/ФТП) | Обязательный (S/FTP) |
| Тип разъема | RJ45 | ГГ45 или ТЕРА | GG45 или ТЕРА |
Обратите внимание, что Cat7 требует полного экранирования каждого компонента. , включая сам домкрат Keystone. Любое гнездо с маркировкой «Cat7», но без защиты отдельных пар и общей оплетки, не соответствует стандарту, независимо от маркетинговых заявлений.
Типы экранирования: почему S/FTP не подлежит обсуждению для Cat7
В кабелях Cat7 используется конструкция S/FTP (экранированная витая пара с фольгой): каждая из четырех пар индивидуально обернута фольгой, а затем весь пучок заключен в плетеный экран. Разъем Cat7 Keystone должен продолжать этот путь защиты без перерывов. Вот что на самом деле означает каждая защитная этикетка:
- FTP/СкТП – Только одинарная фольга. Подходит для Cat6A, недостаточно для Cat7.
- S/FTP – Отдельные пары фольг плюс внешняя оплетка. Минимум, необходимый для Cat7.
- СФ/FTP – Отдельные пары фольг плюс внешняя оплетка плюс внешняя фольга. Превышает требования Cat7; обычно используется в промышленных условиях или в средах с высоким уровнем помех.
Сломанный экран в точке подключения действует как антенна, препятствуя проникновению электромагнитных помех. На практике Посторонние перекрестные помехи (AXT) могут увеличиться до 30 дБ если экран неправильно заземлен на разъеме — этого достаточно, чтобы полностью отключить канал 10GBase-T.
Правильное заземление экрана
Экранированное гнездо полезно только в том случае, если оно заземлено с одного конца (со стороны патч-панели или настенной панели). Заземление на обоих концах создает контур заземления. Ищите разъемы со встроенным металлическим корпусом, который крепится непосредственно к заземленной раме патч-панели — это устраняет необходимость в отдельном заземляющем проводе и уменьшает количество ошибок при установке.
GG45 против ТЕРА: выбор правильного формата разъема Cat7
Cat7 не использует стандартный интерфейс RJ45. Доминируют две системы разъемов, и выбор неправильной означает покупку несовместимых патч-кордов и лицевых панелей:
| Особенность | GG45 | TERA |
|---|---|---|
| RJ45 обратная совместимость | Да | Нет |
| Макс. частота | 600 МГц | 1000 МГц |
| Контактные лица | 8 (4 угловых) | 8 |
| Лучший вариант использования | Смешанные среды с устаревшими устройствами RJ45 | Полная инфраструктура Cat7A или специально созданная инфраструктура Cat7 |
| Наличие лицевой панели | Широко доступен | Более ограниченный |
Для большинства домашних лабораторий и предприятий малого бизнеса GG45 – практичный выбор поскольку существующие патч-корды RJ45 по-прежнему будут работать на уровне производительности Cat6A, в то время как собственные патч-корды Cat7 открывают полную полосу пропускания 600 МГц.
Стиль заделки: без инструментов или с ударом вниз
То, как вы подключите кабель к разъему, влияет как на время установки, так и на долгосрочную надежность. Разъемы Cat7 Keystone выпускаются в двух основных вариантах подключения:

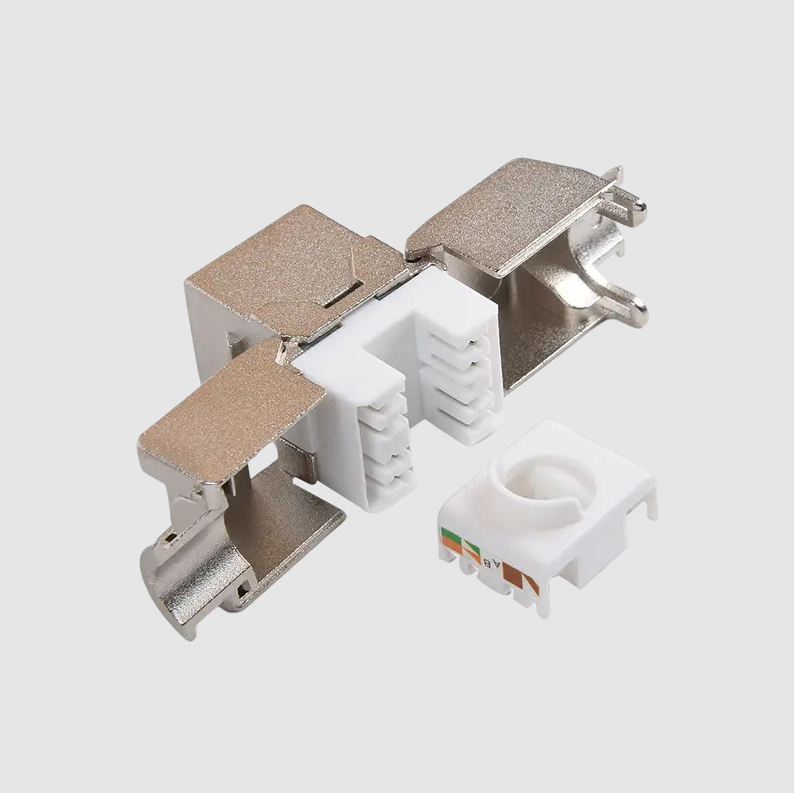

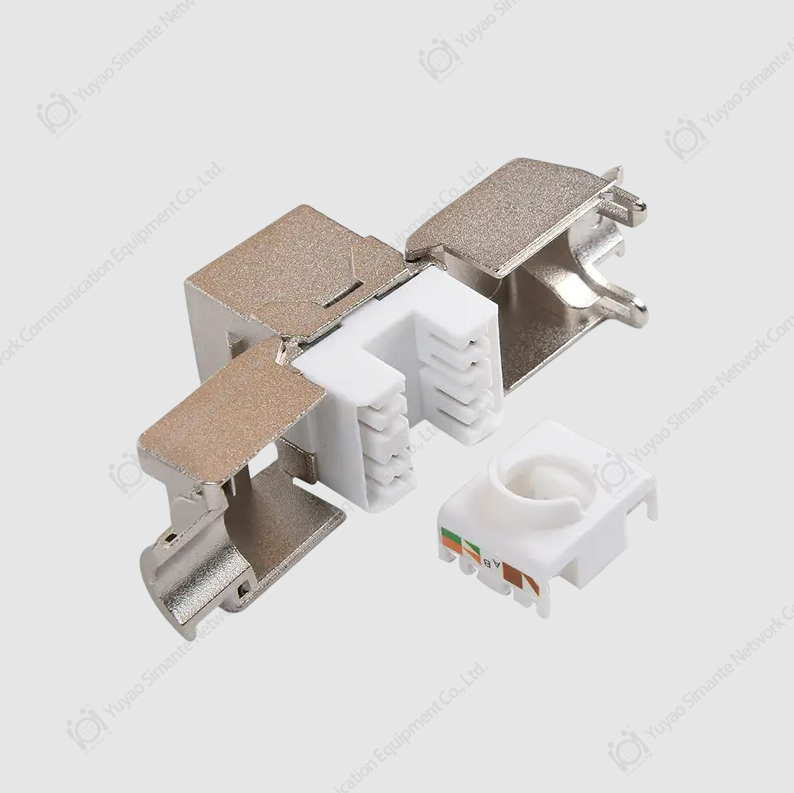

Заделка без инструментов (зажим IDC)
Проводники вставляются в маркированные пазы, а колпачок защелкивается, одновременно разрезая и обеспечивая контакт. Преимущества включают более быструю установку (обычно менее 2 минут на разъем после практики), не требуется инструмент для пробивки и снижается риск перегрузки проводников. Компромиссом является немного более высокая стоимость за единицу и менее привычное ощущение для опытных установщиков, привыкших к традиционным методам.
Заделка Punch-Down (стиль 110)
Инструмент для пробивки 110 вставляет каждый проводник в слот IDC. Этот метод является отраслевым стандартом в структурированной кабельной системе, и его предпочитают профессионалы, выполняющие объемную работу с патч-панелями. Для Cat7 убедитесь, что ваш перфоратор имеет установка с низким уровнем воздействия — чрезмерное усилие может повредить фольгированный экран на отдельных парах, что ухудшает ту самую защиту, за которую вы заплатили.
Что выбрать?
- Сделай сам или небольшими пробегами (1–10 домкратов): Работа без инструментов выполняется быстрее и позволяет избежать затрат на качественный штамповочный инструмент.
- Профессиональные или большие пробеги (20 домкратов): Удар калиброванным инструментом обеспечивает более стабильные результаты в масштабе.
- Модернизация или ограниченное пространство: Домкраты, не требующие инструментов, обычно имеют более компактный задний профиль, с ним легче работать за неглубокими стенными коробками.
Совместимость калибра проводника: соответствие разъема вашему кабелю
Кабели Cat7 производятся в одножильных и многожильных вариантах, каждый из которых требует разной конструкции контактов IDC:
- Одножильный провод (22–24 AWG): Стандарт для прокладок внутри стены. Контакты IDC аккуратно прокалывают изоляцию сплошного провода. Не используйте многожильные разъемы с одножильным кабелем — контактные крылья могут не сесть должным образом, что приведет к прерывистой непрерывности.
- Многожильный проводник (26–28 AWG): Используется для патч-кордов. Многожильные контакты IDC имеют более широкую прорезь для захвата нескольких нитей накала. Использование сплошного разъема на многожильном кабеле приводит к высокому контактному сопротивлению и потере сигнала.
- Разъемы двойного номинала (22–26 AWG): Принимайте оба типа проводников. Рекомендуется, если вы не уверены в характеристиках кабеля или строите смешанную среду.
Перед покупкой всегда проверяйте, что диапазон AWG, указанный на корпусе разъема, соответствует калибру проводника вашего кабеля.
Конфигурация проводки: Т568А против Т568Б
Cat7 трапецеидальный домкратs поддерживают схемы подключения T568A и T568B. Сама схема не влияет на производительность — что важно, так это согласованность всех разъемов, патч-панелей и патч-кордов в одном и том же участке. Соединение T568A на одном конце с T568B на другом создает перекрестный кабель, который не будет работать со стандартными сетевыми коммутаторами.
- T568B является наиболее распространенным в коммерческих установках Северной Америки.
- T568A предпочтителен в государственных и некоторых международных установках и требуется ANSI/TIA-570-C для жилой проводки.
Большинство разъемов Cat7 имеют цветные схемы подключения для обеих схем на корпусе или в упаковке. Выберите один и задокументируйте свой выбор — это защитит любого, кто будет выполнять техническое обслуживание спустя годы.
Основные характеристики, которые следует проверить перед покупкой
Используйте этот контрольный список при оценке любого списка или технических характеристик любого разъема Keystone Cat7:
- Номинальная пропускная способность: Должна быть ≥ 600 МГц. Все, что ниже, соответствует Cat6A или ниже.
- Экранирование: Конструкция S/FTP с проводящим корпусом, который соединяется с заземленной панелью.
- Вносимые потери на частоте 600 МГц: Должно быть ≤ 0,4 дБ в соответствии с моделью канала ISO/IEC 11801.
- NEXT (перекрестные помехи на ближнем конце) на частоте 600 МГц: Ищите значения ≥ 60 дБ для запаса выше минимума.
- Обратные потери на частоте 600 МГц: ≥ 15 дБ — это практический порог надежности 10GBase-T.
- Диапазон проводников: Убедитесь, что он соответствует AWG вашего кабеля (обычно 22–24 AWG для сплошного монтажа Cat7).
- Циклы спаривания: Качественные разъемы рассчитаны на ≥ 750 вставок. Бюджетные единицы часто указывают только 200.
- Контактное покрытие: Позолоченные контакты (≥ 50 мкдюйм) устойчивы к окислению и сохраняют низкое контактное сопротивление с течением времени.
Распространенные ошибки при установке, ухудшающие производительность Cat7
Даже самый высококачественный разъем может работать хуже, если он установлен неправильно. Вот наиболее частые ошибки:
- Чрезмерное раскручивание при завершении: Cat7 допускает максимум 13 мм (0,5 дюйма) раскрученного проводника в гнезде. Превышение этого значения приведет к увеличению перекрестных помех и может привести к провалу сертификационного теста канала.
- Не поддерживать капельную петлю на щите: При прокладке экранированного кабеля через полости в стене оставляйте небольшую петлю, чтобы предотвратить попадание влаги по оплетке в корпус разъема.
- Чрезмерное затягивание кабельных стяжек: Сжатие кабеля S/FTP на изгибах деформирует отдельные пары фольг, создавая разрывы импеданса. Используйте застежки-липучки вместо пластиковых застежек-молний на трассах категории 7.
- Нарушения минимального радиуса изгиба: Кабель Cat7 имеет минимальный радиус изгиба 8× диаметр кабеля (обычно ~60 мм для кабеля диаметром 7,5 мм). Более крутые изгибы вызывают отражения, которые не проходят тесты на обратные потери.
- Совмещение экранированных и неэкранированных компонентов: Использование разъема Cat7 на неэкранированном кабеле Cat6A или наоборот сводит на нет преимущества экранирования и создает разрывы заземления.
Когда выбирать Домкраты Cat7 Keystone против Cat6A
Инфраструктура Cat7 стоит примерно на 20–35% больше чем эквивалентная установка Cat6A. Эта премия оправдана в определенных сценариях, но не является необходимой в других:
| Сценарий | Рекомендуемый стандарт | Причина |
|---|---|---|
| Дома или в небольшом офисе, коммутатор 1 Гбит/с | Кат6 или Кат6А | Накладные расходы Cat7 не нужны |
| 10 Гбит/с backbone, clean environment | Cat6A | Cat6A соответствует 10GBase-T по более низкой цене |
| 10 Гбит/с runs near fluorescent lighting or motors | Cat7 | Экранирование S/FTP подавляет электромагнитные помехи |
| Готовность к будущему для 25/40 Гбит/с | Cat7A | 1000 МГц bandwidth required |
| Промышленный/производственный этаж | Кат7 или Кат7А | Среда с тяжелыми электромагнитными помехами требует полного экранирования |
Проверка подключения Cat7 после установки
Полевой тестер — единственный способ подтвердить соответствие канала Cat7 техническим характеристикам. Базовых тестеров схемы разводки недостаточно — они не измеряют параметры частотной области. Используйте тестер, способный Точность уровня IIIe или уровня IV (согласно IEC 61935-1) для сертификации канала Cat7. Ключевые тесты, которые необходимо выполнить:
- Схема подключения: Проверяет целостность контактов и отсутствие перекрещенных, разделенных или перевернутых пар.
- Развертка по вносимым потерям (до 600 МГц): Подтверждает, что затухание сигнала остается в пределах канала Cat7 во всем диапазоне частот.
- СЛЕДУЮЩИЙ и СЛЕДУЮЩИЙ: Измерения перекрестных помех, позволяющие выявить проблемы с раскруткой проводника в точке подключения разъема.
- Непрерывность экрана: Проверяет, что заземляющий провод или оплетка соединены встык и не имеют короткого замыкания на пары проводников.
Если канал выходит из строя, наиболее распространенными причинами являются чрезмерное раскручивание разъема, повреждение фольги пары или отсутствие заземления экрана — все это можно устранить путем повторного подключения разъема, а не замены кабеля.
