عربىВыбор правильного размера патч-панели зависит в первую очередь от места в стойке, требований к плотности портов и планов будущего расширения. Стандартные размеры обычно измеряются в единицах «U» (стойка), наиболее распространенными из которых являются патч-панели высотой 1U с 24 портами или патч-панели высотой 2U с 48 портами. При выборе патч-панели сначала рассчитайте общее количество точек данных, ожидаемых в текущем и следующих двух годах, обеспечив запас избыточности 20%. Во-вторых, убедитесь, что глубина и ширина стойки совместимы с сетевой патч-панелью. Наконец, выберите подходящее пространство для прокладки кабелей в зависимости от типа кабеля (например, Cat6 или Cat6A), чтобы обеспечить эффективное управление кабелями в центре обработки данных.
Content

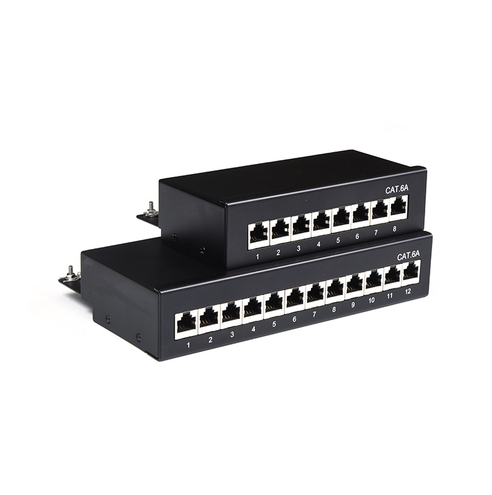

Понимание основной роли патч-панелей в сетевой архитектуре
В современных центрах обработки данных и корпоративных локальных сетях патч-панели являются не только точками агрегирования физических соединений, но и краеугольным камнем сетевой гибкости. Они значительно снижают сложность обслуживания за счет отделения горизонтальной проводки от коммутационного оборудования.
- Эстетичная укладка кабелей: предотвращает эффект «паутины» внутри стойки.
- Защита оборудования. Уменьшает повреждение оборудования, вызванное частым подключением и отключением портов коммутатора.
- Четкая логика: работает с системой управления тегами для быстрого определения мест сбоев в сети.
Три ключевых параметра для выбора размера патч-панели
1. Плотность портов и использование пространства
Физические размеры напрямую влияют на вместимость стойки.
Высота 1U: Подходит для небольших и средних офисов или узлов периферийных вычислений, обычно обеспечивая 24 порта. Если высота стойки ограничена, лучшим выбором будут экранированные патч-панели высокой плотности (например, 1U с 48 портами).
2U и выше: Подходит для основных серверных помещений, обеспечивая крупномасштабную укладку и распределение кабелей сзади.
2. Стандарты кабелей и физическая совместимость
Размеры патч-панели включают не только ширину спереди, но и глубину задней стойки для прокладки кабелей.

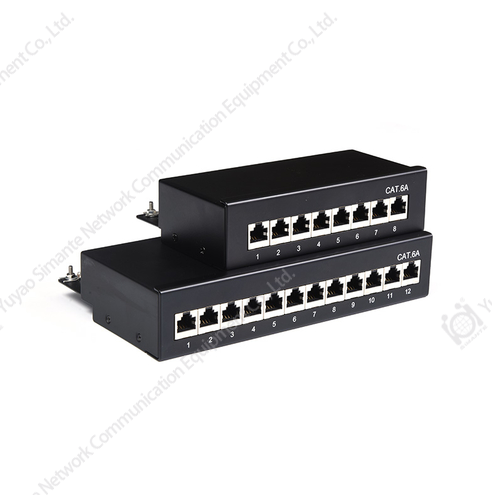

Требования Cat6A: Из-за большей толщины и большего радиуса изгиба кабелей Cat6A рекомендуется выбирать модель с задней стойкой для прокладки кабелей. Это займет больше места по глубине, но гарантирует, что на передачу сигнала не повлияет физическое сжатие.
Модульный и фиксированный: Модульные патч-панели позволяют проводить смешанную прокладку оптоволоконных и медных кабелей, обеспечивая большую гибкость размеров.
3. Резервирование и возможность расширения в будущем
План профессиональной сети не должен ограничиваться насущными потребностями.
Запасное соотношение: При определении размера сетевой патч-панели рекомендуется рассчитывать общие требования к портам по формуле «Фактическое количество портов ÷ 0,8».
Пространство тепловыделения: Плотная прокладка кабелей может препятствовать потоку воздуха. При развертывании с высокой плотностью размещения между патч-панелями следует зарезервировать соответствующие глухие панели для оптимизации рассеивания тепла.
Руководство по выбору патч-панели
Чтобы помочь вам быстро принять решение, ниже приведены стратегии выбора патч-панелей на основе сценариев:
| Типы сценариев | Рекомендуемое количество портов: | Рекомендуемые размеры: | Ключевые соображения: |
| Небольшой дом/офис | 12–24 порта | 1U или настенный | Экономия места и простота установки. |
| Филиал среднего предприятия | 48–96 портов | 1U высокой плотности | Экранирование от сильных и слабых помех (выберите экранированный тип). |
| Большой дата-центр | 500 портов или более | Модульная конструкция 2U/4U | Высокая частота обслуживания; требуется поддержка горячей замены и быстрой маркировки. |
Профессиональные советы по оптимизации производительности кабельной системы
Выбор правильного размера is only the first step. To maximize patch panel performance, pay attention to the following details:
Подходящие кабельные организаторы: Горизонтальные кабельные организаторы должны соответствовать соотношению коммутационной панели. Обычно рекомендуется иметь кабельный органайзер высотой 1U на каждую патч-панель высотой 1U, чтобы обеспечить плавный изгиб кабеля и уменьшить обратные потери.
Цветовое кодирование и маркировка: Используйте модули патч-панелей разного цвета, чтобы различать внутренние сети, внешние сети и голосовые сигналы. Четкая система маркировки может сократить время устранения неполадок более чем на 50%.
Экранирование и заземление: Если выбрана экранированная патч-панель, убедитесь, что ее встроенная заземляющая шина подключена к системе заземления стойки; в противном случае его эффективность защиты от помех будет значительно снижена.
Выбор размера — это, по сути, баланс между «текущей стоимостью» и «трудностью обслуживания в будущем». Слишком маленькие патч-панели в дальнейшем усугубят трудности с прокладкой кабелей, а слепая погоня за панелями большего размера приведет к пустой трате дорогостоящего места в стойке.
