Разъемы CАT3 Ключевой камень являются обычными компонентами сетевых кабелей и систем голосовой связи, особенно в устаревших телефонных системах или низкоскоростных сетях передачи данных. Хотя в современных сетях все чаще используются кабели категории 5e, категории 6 или более высоких характеристик, понимание того, как правильно подключить разъем Разъем Ключевой камень CAT3, остается критически важным в некоторых голосовых приложениях или устаревших системах. Правильная установка не только обеспечивает надежную передачу сигнала, но и позволяет избежать ненужного устранения неполадок в будущем.
Content
Разъем Ключевой камень CAT3: понимание его назначения и конструкции

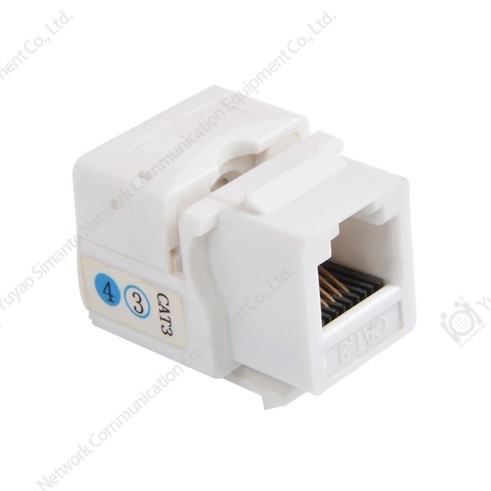

A Разъем Ключевой камень CAT3 представляет собой модульный разъем, обычно устанавливаемый в патч-панель, настенную панель или коробку для поверхностного монтажа. Его основная функция — служить точкой соединения между кабелями витой пары категории 3 (обычно две или четыре пары) и патч-кордами или аппаратными кабелями.
Строительство: Разъем Ключевой камень имеет разъем RJ-11 (для телефонных линий) или RJ-45 (для Ethernet) на одном конце и клеммы разъема смещения изоляции (IDC) на другом конце для подключения проводников витой пары.
Цель: Кабели и разъемы категории 3 изначально были разработаны для поддержки передачи данных со скоростью до 10 Мбит/с, но сегодня они чаще всего используются для голосовых (телефонных) приложений.
Шаги по подключению Разъем Ключевой камень CAT3
Правильное подключение разъема CAT3 Ключевой камень Jack — это точный процесс, который часто требует использования вырубного инструмента.
1. Подготовка
Прежде чем приступить к подключению, убедитесь, что у вас есть следующие инструменты и материалы:
- Разъем Ключевой камень CAT3
- Кабель витая пара категории 3 (или кабель категории 5e/Cat6 для голосовой связи)
- Инструмент для пробивки (обычно типа 110 или типа Крона)
- Инструменты для зачистки проводов
- Кабельные стяжки или липучки (для прокладки кабелей)
2. Зачистка проводов и обращение с ними
Используя инструменты для зачистки проводов, осторожно зачистите внешнюю оболочку кабеля примерно на 1–1,5 дюйма, стараясь не повредить внутреннюю изоляцию.
Раскрутите витые пары, распрямляя и разделяя каждый проводник.
3. Определите стандарт проводки
На задней стороне гнезда Cat3 Ключевой камень обычно имеется цветовая маркировка, указывающая, как подключать провода. Для передачи голоса и данных обычно используются два стандарта проводки: T568A и T568B.
Для голосовых приложений (наиболее часто встречается в Cat3): хотя вы можете следовать стандартам данных T568A или T568B, в простых телефонных системах обычно подключаются только две центральные пары (синий/бело-синий и оранжевый/бело-оранжевый) или только те пары, которые вам нужны.
Ключевой совет: Независимо от того, какой стандарт вы выберете (A или B), обязательно соблюдайте единообразие во всем проекте электромонтажа.
4. Ударные соединения
Поместите провода в соответствующие пазы IDC в соответствии с цветовой маркировкой разъема (T568A или T568B).
Используйте обжимной инструмент, чтобы вертикально нажать на каждый провод. Инструмент для обжима вставляет провод в разъем, одновременно отрезая лишний провод.
Убедитесь, что каждый провод надежно проткнут изоляцию и подключен.
5. Тестирование и аккуратность
После завершения подключения используйте сетевой тестер (или простой тестер телефонной линии), чтобы проверить целостность соединения, убедившись, что все пары проводов правильно подключены и не имеют коротких замыканий или обрывов.
Аккуратно согните кабели и используйте кабельные стяжки или застежки-липучки, чтобы упорядочить и закрепить их, чтобы уменьшить нагрузку на точки подключения разъема Ключевой камень.
Вставьте гнездо трапецеидального искажения CAT3 в настенную панель или патч-панель.
Хотя гнезда CAT3 Ключевой камень в основном предназначены для традиционной голосовой связи или низкоскоростных приложений, правильная установка имеет основополагающее значение для надежности всей кабельной системы. Следуя стандартным процедурам подключения и используя правильные инструменты, вы можете обеспечить стабильность и простоту управления вашей кабельной системы CAT3. Помните, что соблюдение стандартов проводки и тщательное тестирование являются ключом к успешной установке.
