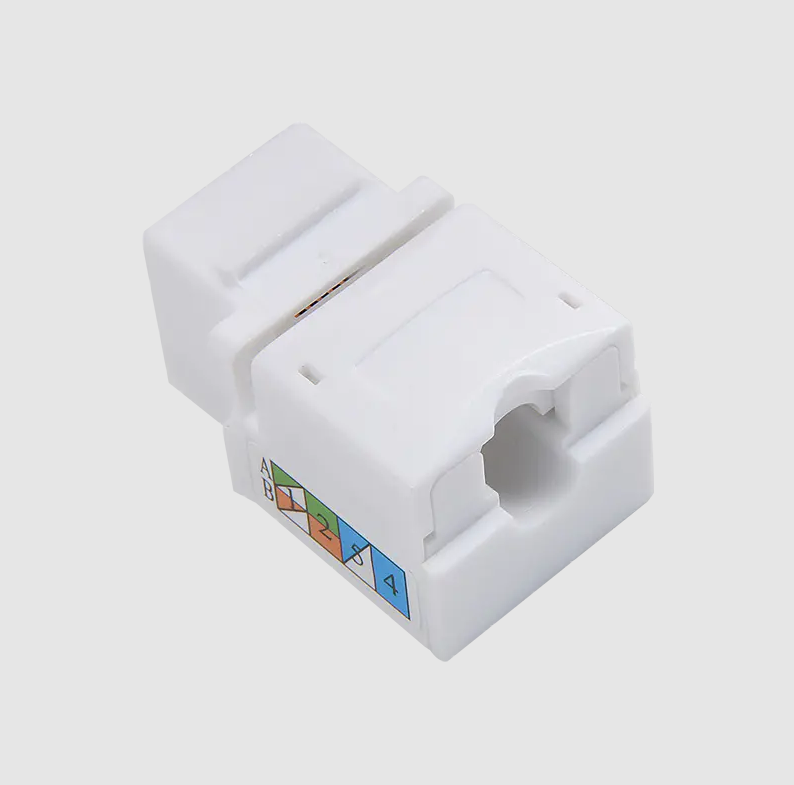

В современной сетевой инфраструктуре Разъем CAT6 Ключевой камень являются ключевым компонентом для достижения высокоскоростной и надежной передачи данных. Будь то модернизация домашней сети или проект прокладки офисной кабельной системы, правильное обжатие разъема Разъем CAT6 Ключевой камень является важным шагом в обеспечении оптимальной производительности сети.
Content
Почему стоит выбрать разъем Разъем CAT6 Ключевой камень?
Кабель CAT6 (Категория 6) предлагает значительные преимущества по сравнению с традиционным CAT5e в поддержке более высоких скоростей передачи данных и более широкой полосы пропускания, а также скорости до 10 Гбит/с (на более коротких расстояниях). Розетки Ключевой камень (трапециевидные розетки) как стандартизированный интерфейс широко используются в патч-панелях, настенных информационных панелях и коробках для поверхностного монтажа благодаря своей модульности, простоте установки и обслуживания. Выбор Разъем CAT6 Ключевой камень означает, что ваша сеть сможет удовлетворить требования к высокой пропускной способности на долгие годы вперед.
Необходимые инструменты и материалы
Прежде чем приступить к обжатию, убедитесь, что у вас есть наготове следующие инструменты и материалы:
Неэкранированная или экранированная витая пара CAT6 (UTP/STP): Выберите подходящий кабель в зависимости от вашей среды.
Розетка CAT6 Ключевой камень: Убедитесь, что вы приобрели кабель CAT6, совместимый с вашим кабелем.
Ударный инструмент: Обычно это тип 110 или Krone, используемый для вставки проводников в клемму IDC розетки.
Инструмент для зачистки проводов: Используется для снятия оболочки кабеля.
Кусачки для проволоки/диагональные кусачки: Используется для обрезки лишних жил проводов.
Кабельный тестер: Используется для проверки соединения после обжатия.
Подробные инструкции: как профессионально обжать розетку CAT6 Ключевой камень
Правильное обжатие розетки Ключевой камень CAT6 соответствует строгому набору стандартных процедур, обеспечивающих стабильное соединение между жилами кабеля и клеммой розетки.
Шаг 1. Подготовка кабеля (зачистка)
Осторожно зачистите оболочку кабеля CAT6 примерно на 1–1,5 дюйма (около 2,5–3,8 см) с помощью инструмента для зачистки проводов. Будьте осторожны, чтобы не повредить четыре витые пары внутри. Зачистив внешнюю оболочку, снимите витую пару с центрального изолятора и аккуратно развяжите и выпрямите каждую пару проводов.
Шаг второй: выберите стандарт проводки (T568A или T568B).
Все Разъем CAT6 Ключевой камень будут маркированы стандартами проводки T568A или T568B. Вам необходимо выбрать тот, который соответствует стандарту вашего сетевого кабеля. Последовательность должна поддерживаться на протяжении всего проекта кабельной разводки (T568B обычно используется в коммерческих и жилых помещениях).
T568A Последовательность: Зеленый-Белый-Зеленый | Оранжевый-Белый-Синий | Синий-Белый-Оранжевый | Коричневый-Белый-Коричневый
T568B Последовательность: Оранжевый-Белый-Оранжевый | Зеленый-Белый-Синий | Сине-Бело-Зеленый | Коричневый-Белый-Коричневый
Шаг третий: разместите и выровняйте провода
В зависимости от выбранного вами стандарта T568A или T568B поместите восемь развязанных и выпрямленных проводов в соответствующие гнезда с цветовой маркировкой на розетке Ключевой камень. Позвольте концам проводов немного выступать за край розетки, следя за тем, чтобы они аккуратно лежали в пазах.
Шаг четвертый: обжим с помощью перфоратора (основной этап)
Это самый важный шаг при обжиме гнезда Ключевой камень CAT6.
Направьте инструмент для вырубки к внешнему краю гнезда.
Перпендикулярно гнезду плотно прижмите инструмент для вырубки. Это позволит врезать провода в V-образный паз клеммы IDC, завершив электрическое соединение и одновременно обрезав лишние концы проводов.
Повторите этот процесс для всех восьми проводов, пока все они не будут надежно закреплены.
Совет: Убедитесь, что при ударе применяется равномерное давление и вы слышите щелчок, указывающий на успешное соединение.
Шаг пятый: проверьте и протестируйте
Прежде чем устанавливать розетку Ключевой камень на настенную панель, внимательно проверьте, все ли провода правильно обжаты и нет ли незакрепленных или коротких замыканий. Наконец, используйте кабельный тестер для проверки всего соединения CAT6 (от патч-панели до настенной розетки), чтобы убедиться, что все восемь проводов являются проводящими и не имеют перекрестных помех или неисправностей.
Дополнительные примечания
Терминал IDC (разъем смещения изоляции): Разъем, прокалывающий изоляцию, металлический паз в розетке Ключевой камень, используемый для подключения проводов.
CAT6A (расширенная категория 6): Обеспечивает превосходную производительность по сравнению с CAT6 и поддерживает большие расстояния до 10 Гбит/с.
Сетевые кабели: Охватывает все строительство инфраструктуры, включая прокладку кабеля, обжимку гнезд Ключевой камень и установку патч-панелей.
T568B Стандарт: В настоящее время наиболее часто используемый стандарт сетевых кабелей.
Выполнив описанные выше подробные действия, вы сможете профессионально и эффективно обжимать разъемы CAT6 Ключевой камень, обеспечивая прочную и надежную основу для вашей сети.
