Как использовать кабельный менеджер？

Цель кабельного менеджера

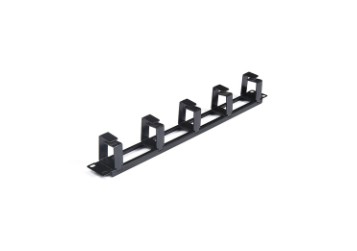

А Кабельный менеджер — это аппаратный аксессуар, предназначенный для организации, прокладки и защиты кабелей внутри серверной стойки или сетевого корпуса. Чтобы использовать его, вы просто прокладываете кабели Ethernet, оптоволокно или силовые кабели через назначенные горизонтальные или вертикальные каналы, закрепляя их с помощью липучек или встроенных пальцев для поддержания надлежащего радиуса изгиба и воздушного потока. Чтобы установить его, вы прикрепите кабельный органайзер к вертикальным монтажным направляющим серверной стойки с помощью прилагаемых закладных гаек и винтов, которые обычно занимают 1U (1,75 дюйма) вертикального пространства для горизонтальных менеджеров или крепятся к боковым направляющим для вертикальных блоков.

Основная цель двоякая: для предотвращения ухудшения сигнала, вызванного крутыми поворотами или электромагнитными помехами и максимизировать эффективность охлаждения за счет устранения препятствий для воздушного потока, вызванных запутанными кабелями . В центрах обработки данных с высокой плотностью размещения правильная организация кабелей может снизить затраты на охлаждение до 15 % и сократить время устранения неполадок более чем на 50 %.

Как использовать Cable Manager: практическое руководство

Эффективное использование кабельного менеджера — это больше, чем просто засовывание проводов в канал. Оно включает в себя стратегическое планирование для обеспечения масштабируемости, удобства обслуживания и целостности сети. Ниже приведены практические шаги по использованию как горизонтальных, так и вертикальных кабельных организаторов.

Горизонтальные кабельные организаторы (1U или 2U)

Горизонтальные менеджеры, обычно устанавливаемые между патч-панелями или коммутаторами, действуют как основная точка распространения внешних исправлений.

• Маршрутизация: Проложите патч-корды от порта коммутатора через передние «пальцы» менеджера или закрытые каналы. Убедитесь, что кабели выходят из диспетчера непосредственно в соседние порты патч-панели, чтобы минимизировать провисание.
• Защита радиуса изгиба: Для оптоволоконных кабелей убедитесь, что радиус изгиба не падает ниже 30 мм (1,18 дюйма). Используйте специальные катушки или изогнутые пальцы, предоставленные менеджером, чтобы поддерживать этот радиус. Превышение радиуса изгиба может привести к микроизгибам, увеличивающим затухание до 0,5 дБ на каждый инцидент.
• Сегрегация: Отделите медные кабели (Cat6/Cat6a) от оптоволоконных, чтобы предотвратить физическое напряжение и помехи. Большинство менеджеров имеют съемные крышки, которые позволяют создавать отдельные зоны.

Вертикальные кабельные организаторы (пальцевый канал)

Вертикальные менеджеры устанавливаются по бокам стойки для управления массовыми кабелями, идущими сверху вниз и подключающимися к коммутаторам, серверам или магистральной инфраструктуре.

• Магистральная маршрутизация: Используйте вертикальный менеджер для объединения кабелей от нескольких горизонтальных менеджеров. Проложите кабели от передней части стойки к задним или боковым каналам для подключения к активному оборудованию.
• Слабое управление: Храните лишнюю длину кабеля в вертикальном органайзере, а не сматывайте его за оборудованием. Исследования показывают, что правильное управление запасами в вертикальных менеджерах снижает ограничение воздушного потока до 20% по сравнению со свободными связками.
• Маркировка: Аlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.

Как установить Cable Manager: шаг за шагом

Установка представляет собой простой механический процесс, но точность является ключом к обеспечению структурной целостности стойки и долговечности установки. Независимо от того, работаете ли вы с серверной стойкой с четырьмя опорами или сетевой стойкой с двумя опорами, применимы следующие шаги.

Шаг 1: Определите место установки

Для горизонтальных менеджеров они обычно устанавливаются между активными компонентами (например, коммутатором в U1, кабельным менеджером в U2, патч-панелью в U3). У вертикальных менеджеров они крепятся сбоку от рамы стойки, часто парами (слева и справа).

Шаг 2. Подготовьте направляющие стойки.

Определите, используются ли в вашей стойке квадратные отверстия (обычно для серверных стоек) или отверстия с резьбой (обычно для телекоммуникационных стоек). Для квадратных отверстий вставьте закладные гайки в предусмотренные места для установки. Убедитесь, что закладные гайки ориентированы пружинным зажимом на внутренней стороне направляющей, чтобы предотвратить проскальзывание.

Шаг 3: Защитите устройство

Аlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— чрезмерная затяжка может привести к сорванию резьбы или деформации корпуса, особенно в изделиях из пластика высокой плотности.

Часто задаваемые вопросы о Cable Manager: решение распространенных проблем

Ниже приведены наиболее часто задаваемые вопросы, касающиеся прокладки кабелей, с точными ответами, основанными на передовом опыте отрасли и производственных стандартах.

1. Чем отличается «шнурковая планка» от «пальцевого канала»?

А lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, обеспечивает превосходный контроль радиуса изгиба и позволяет перемещать отдельные кабели, не нарушая при этом соседние кабели.

2. Сколько места следует оставить между кабельными организаторами и активным оборудованием?

В идеале установите кабельный органайзер высотой 1U непосредственно рядом (над или под) с каждой патч-панелью или коммутатором. Для плотных оптоволоконных сетей часто предпочтительнее использовать менеджер 2U. Поддержание зазора в 1 дюйм (25 мм) перед дверцами менеджера обеспечивает надлежащий поток воздуха для систем охлаждения, расположенных спереди назад.

3. Могу ли я использовать пластиковые кабельные организаторы для оптоволокна высокой плотности?

Да, но вы должны убедиться, что пластик соответствует требованиям огнестойкости (UL 94V-0). Высококачественные пластиковые менеджеры, подобные тем, которые производит Simante, предназначены для работы с волокнами высокой плотности, сохраняя при этом структурную целостность. На объектах, требующих сейсмической сертификации, рекомендуется использовать металлические вертикальные балки из-за их более высокой прочности на разрыв (обычно нагрузка >500 фунтов).

4. Имеются ли кабельные организаторы нестандартных размеров?

Аbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 стандартных и индивидуальных производственных линий и 10 комплектов полностью автоматических термопластавтоматов. , мы можем изготовить менеджеры определенной глубины, цвета (например, черный, белый, по индивидуальному коду RAL) и из материалов, точно соответствующих эстетическим и пространственным требованиям вашего центра обработки данных. Наше предприятие поддерживает стабильную годовую производительность более 9 миллионов единиц , обеспечивая масштабируемость для крупномасштабных развертываний.

Почему качество имеет значение: проектирование и поддержка

Выбор высококачественного кабельного организатора влияет на общую стоимость владения. У блоков низкого качества могут быть острые края, которые повреждают оболочки кабелей или пластик, который со временем становится хрупким. Подход Simante гарантирует, что качество гарантировано на этапе проектирования благодаря зрелой системе исследований и разработок.

С преданной командой более 10 инженеров и более 30 штатных технических специалистов , мы фокусируемся на постоянном совершенствовании. Наша фабрика использует 10 комплектов полностью автоматических термопластавтоматов. and 20 semi-automatic units чтобы обеспечить согласованность критических размеров, таких как расстояние между пальцами (обычно 1,2 дюйма для размещения разъемов RJ45 высокой плотности).

Simante предоставляет клиентам специализированные интегрированные решения, обеспечивающие удовлетворение их требований. Нужен ли вам простой горизонтальный менеджер высотой 1U или сложное индивидуальное вертикальное решение для гипермасштабируемого центра обработки данных, передовая заводская инфраструктура Cable Manager поддержит ваш проект от проектирования до поставки.

• Производственная мощность: 9 миллионов единиц в год для поддержки крупномасштабных закупок.
• Аutomation: Установленные 8 автоматических станков обеспечивают стабильное качество сборки.
• Настройка: Комплексные решения для сетевых кабелей, объединяющие проектирование, разработку, продажи и обслуживание.

Инвестируя в систему организации кабелей от надежного производителя, вы гарантируете, что ваша сетевая инфраструктура останется масштабируемой, работоспособной и эффективной на протяжении всего жизненного цикла.
