Что такое разъем CAT3 Keystone Jack и где он используется сегодня?

A Разъем трапецеидального искажения КАТ3 представляет собой стандартизированный модульный разъем, используемый в структурированных кабельных системах для подключения витых пар категории 3. Он наиболее широко известен как основа традиционной инфраструктуры телефонной и голосовой сети. Несмотря на то, что разъем КАТ3 является зрелой технологией, он остается незаменимым в коммерческих зданиях, гостиничном бизнесе и устаревших корпоративных сетях, где передача голоса по-прежнему является основным требованием. В этой статье рассказывается, что такое гнездо CAT3 краеугольный камень и как оно вписывается в более широкую сферу применения. структурированная кабельная система и почему он продолжает служить практическим целям в современных условиях.

Понимание роли голосовой трапецеидальный разъем в современных сетях требует рассмотрения как технических характеристик, так и реальных случаев использования, где кабели CAT3 остаются не только приемлемыми, но и предпочтительными. Независимо от того, являетесь ли вы управляющим объектом, сетевым инженером или специалистом по закупкам, получающим информацию от Производитель домкратов CAT3 Keystone , это руководство предоставляет необходимую глубину и данные.

Что такое разъем CAT3 Keystone?

Разъем CAT3 Keystone, также называемый телефонная розетка или Разъем трапецеидального искажения RJ11 — небольшой защелкивающийся разъем, предназначенный для подключения кабелей категории 3 к настенным панелям, коробкам для поверхностного монтажа или патч-панелям. Форм-фактор «трапецеидальное искажение» означает его трапециевидную форму, которая надежно фиксируется в стандартных вырезах размером с трапецеидальное искажение. Эта модульность является центральным элементом любого гибкого решение для сетевых кабелей , что позволяет бригадам объектов переконфигурировать или заменять отдельные домкраты без замены целых стеновых узлов.

Стандарт CAT3 поддерживает частоты до 16 МГц и скорость передачи данных до 16 Мбит/с, что более чем достаточно для аналоговых голосовых, факсимильных и низкоскоростных приложений передачи данных. В разъеме обычно используется метод подключения 110 ИДЦ (соединитель со смещением изоляции), хотя многие современные варианты поддерживают метод подключения. гнездо трапецеидального искажения CAT3 без инструментов конструкция, в которой провода можно крепить без инструмента для запрессовки, что является значительным преимуществом при крупносерийных установках или сценариях выездного обслуживания.

С точки зрения материалов качество Разъемы голосовой сети CAT3 используйте контакты из фосфористой бронзы с золотым или никелированным покрытием, корпуса из поликарбоната (ПК) и подложки печатных плат FR4. Такой выбор материалов обеспечивает надежный электрический контакт в течение тысяч циклов установки и защищает от коррозии в реальных условиях.

Где разъемы CAT3 Keystone все еще используются сегодня

Может показаться нелогичным, что инфраструктура CAT3 остается актуальной в эпоху доминирования Gigabit Ethernet и оптоволокна. Однако рыночные данные неизменно показывают, что гнезда трапецеидального искажения телефонной сети — и проводка CAT3 в целом — по-прежнему составляет значительную часть ежегодного развертывания структурированной кабельной системы во всем мире, особенно в следующих вертикалях:

• Гостеприимство: Отели с тысячами номеров, которым требуются отдельные телефонные линии в номере, используют кабели CAT3 или голосового класса для экономичной доставки POTS (Plain Old Telephone Service).
• Медицинские учреждения: Системы вызова медсестер, аналоговые домофоны и системы экстренного оповещения в больницах часто используют выделенные голосовые кабели CAT3.
• Торгово-коммерческие здания: Линии POS-терминалов, факсимильные аппараты и дозвонщики систем безопасности продолжают использовать инфраструктуру CAT3.
• Промышленная среда: Системы голосовой связи в диспетчерских и системы внутренней связи на производственных предприятиях предпочитают CAT3 из-за его простоты и отказоустойчивости.
• Образование: Телефонные сети всего кампуса и системы громкой связи в школах и университетах часто проходят через патч-панели CAT3 и гнезда Keystone.

В масштабных проектах, сочетающих Разъем CAT3 Keystone для телефонных систем Благодаря структурированному подходу к кабельной разводке, когда разъемы подключаются к централизованным патч-панелям, снижается стоимость каждого порта и упрощается перемещение, добавление и изменение (MAC) по сравнению с методами подключения «точка-точка».

CAT3 против CAT5e против КАТ6: выбор правильного разъема

При указании структурированная кабельная продукция при новой установке выбор между разъемами CAT3, CAT5e и КАТ6 часто сводится к требованиям применения, бюджету и приоритетам будущего. CAT3 специально разработан для обеспечения производительности голосовой связи, а CAT5e и краеугольный камень джек cat6 компоненты обеспечивают высокоскоростную передачу данных по сети. Понимание сильных сторон каждой категории помогает инженерам и отделам закупок сделать правильный выбор.

Ключевое отличие состоит в том, что в разъемах CAT3 используется меньше пар проводников (обычно 2–4 пары) по сравнению с 4-парной конфигурацией в разъемах CAT5e и CAT6. Эта простота напрямую приводит к сокращению времени подключения, снижению стоимости материалов и упрощению обслуживания на месте — все это ценные атрибуты в средах, использующих только голосовую связь. Напротив, патч-панель cat6 или CAT5e solution is appropriate for data-intensive applications such as IP cameras, PoE access points, or workstation connections.

Ключевые компоненты структурированной кабельной системы, использующей CAT3

Хорошо продуманный структурированная кабельная система — это не просто набор кабелей и разъемов — это организованная, соответствующая стандартам инфраструктура, обеспечивающая надежную и масштабируемую связь. Первичный Компоненты структурированной кабельной системы относящиеся к голосовым установкам CAT3, включают следующее:

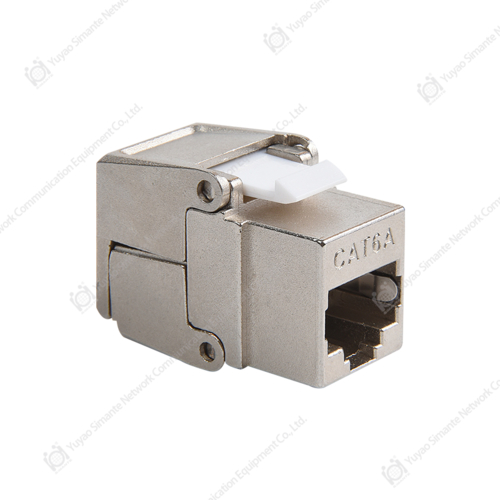

110 Завершение IDC и варианты без инструментов

110 Разъем трапецеидального искажения IDC CAT3 использует разъем для смещения изоляции, который прорезает изоляцию провода при посадке проводника, образуя газонепроницаемое соединение без зачистки. Это наиболее распространенный метод подключения в профессиональных установках. Для сценариев выездного обслуживания или модернизации гнездо трапецеидального искажения CAT3 без инструментов В варианте используется кулачковый или вставной механизм, который фиксирует проводники без забивного инструмента, что сокращает время установки до 40% на каждый порт. Оба метода поддерживают витую пару сечением 23–26 AWG.

Патч-панели

Производители патч-панелей обычно предлагаются версии с 24 и 48 портами, совместимые с разъемами Keystone в конфигурациях CAT3, CAT5e и CAT6. А пустая патч-панель допускает вставки трапецеидального типа, что позволяет создавать конфигурации смешанных категорий в пределах одной стойки высотой 1U или 2U. Для шкафов, предназначенных для голосовой связи, патч-панель с разъемами CAT3 обеспечивает четкую, маркированную точку кросс-соединения между горизонтальной проводкой и оборудованием УАТС или ТфОП. патч-панель cat6 и варианты CAT3 имеют один и тот же форм-фактор, но различаются геометрией контактов и требованиями к экранированию.

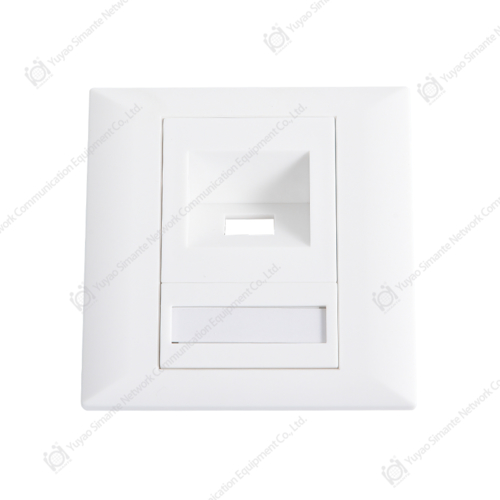

Лицевые панели и настенные розетки

В розетке рабочей зоны разъемы CAT3 установлены в сетевая лицевая панель или surface-mount housing. Производители лицевых панелей предлагают однопортовые, двухпортовые и четырехпортовые конфигурации стандартной трапецеидальной формы для размещения телефонных разъемов CAT3 рядом с разъемами для передачи данных. А лицевая панель RJ45 Разработанные для портов данных CAT6, они могут сосуществовать на одной настенной панели с голосовым разъемом CAT3, предоставляя конечным пользователям доступ как к голосу, так и к данным из одной розетки. лицевая панель сам по себе обычно изготавливается из ударопрочного АБС-пластика и доступен в стандартных цветах, соответствующих электрическим накладкам.

Разъемы RJ45 и RJ11

В то время как Разъем трапецеидального искажения RJ11 является стандартным интерфейсом для телефонной службы CAT3, во многих установках используется универсальный разъем CAT3 Keystone который подходит как для вилок RJ11 (6P2C/6P4C), так и для RJ45 (8P8C). Такая гибкость ценна в средах, где один и тот же выход в будущем может быть перепрофилирован для передачи данных. Разъем-вилка RJ45 сборки на патч-кордах и кросс-перемычках завершают канал. Качество Производители разъемов RJ45 Разъемы питания с позолотой толщиной 50 мкдюйма на контактах, обеспечивающие низкое сопротивление контактов при тысячах вставок.

Тенденции роста рынка и спроса на продукцию голосовых кабелей

global structured cabling market continues to expand, driven by new construction, smart building retrofits, and the ongoing need for reliable voice infrastructure in enterprise and institutional environments. While high-speed data cabling garners most industry attention, the demand for Домкрат CAT3 Keystone оптом закупки среди телекоммуникационных подрядчиков, интеграторов автоматизации зданий и реставраторов гостиничного бизнеса остаются стабильными.

Стандарты качества и соответствия материалов

performance and longevity of a Разъем трапецеидального искажения CAT3 напрямую связаны с материалами, использованными при его изготовлении. уважаемый производители домкратов Keystone придерживаться строгих спецификаций материалов, в том числе:

• Контактный материал: Фосфористая бронза обеспечивает оптимальный баланс проводимости, сохранения силы пружины и устойчивости к коррозии. Для приложений с высочайшей надежностью позолоченный разъем CAT3 Keystone контакты (золото 3–50 мкдюймов поверх никеля) обеспечивают стабильно низкое контактное сопротивление даже после сотен циклов соединения.
• Материал корпуса: Поликарбонат (ПК) является предпочтительным пластиком из-за его высокой ударопрочности, стабильности размеров и огнестойкости UL 94 V-0, что имеет решающее значение для установки в стене.
• Подложка печатной платы: Для внутренней печатной платы используется стеклоэпоксидный ламинат FR4, обеспечивающий надежную маршрутизацию сигнала и устойчивость к поглощению влаги.
• Соответствие RoHS: Все материалы соответствуют директиве ЕС RoHS (ограничение использования опасных веществ) 2011/65/ЕС, что гарантирует отсутствие в продуктах свинца, ртути, кадмия, шестивалентного хрома и галогенированных антипиренов.

Соответствие китайским телекоммуникационным стандартам YD/T 926.1-2009 (общая спецификация) и YD/T 926.3-2009 (подспецификация для разъемов) также требуется для продуктов, развернутых в материковом Китае и на экспортных рынках, которые признают эти стандарты. Испытание солевого тумана в соответствии со стандартом IEC 60068-2-11 (48-часовой непрерывный солевой туман при pH 6,5–7,2) проводится для проверки коррозионной стойкости, что особенно важно для прибрежных установок или установок с высокой влажностью.

Рекомендации по установке разъемов Keystone CAT3

Правильная установка так же важна, как и качество продукта, когда речь идет о обеспечении надежной работы голосовой сети. Даже хорошо сделанный разъем CAT3 будет работать хуже, если его завершить неправильно. Ключевые передовые практики включают в себя:

1. Сохранение парной крутки: При установке проводников в слоты IDC открутите не более 13 мм (0,5 дюйма) каждой пары. Чрезмерное раскручивание увеличивает перекрестные помехи и ухудшает характеристики передачи.
2. Следуйте схеме цветового кода: Используйте правильный стандарт проводки (T568A или T568B для универсальных разъемов; фирменные цветовые коды для разъемов, предназначенных для голосовой связи) и применяйте его последовательно во всех точках подключения.
3. Усадить проводники полностью: При использовании 110 Разъем трапецеидального искажения IDC CAT3 , прежде чем забивать, убедитесь, что каждый проводник полностью вошел в свое гнездо. Частичная посадка является основной причиной периодических сбоев голосовой связи.
4. Надежная разгрузка от натяжения: Используйте встроенную кабельную стяжку или планку для шнуровки, чтобы закрепить кабель в задней части разъема, предотвращая нагрузку на оконцованные проводники из-за перемещения кабеля.
5. Тест после прекращения: Прежде чем закрывать лицевую панель, используйте кабельный тестер или тон-генератор, чтобы проверить непрерывность и правильность сопоставления пар на каждом установленном разъеме.
6. Промаркируйте каждую розетку: Присвойте каждому разъему уникальный идентификатор и запишите его в документации по кабельным системам. Последовательная маркировка является основой эффективной структурированной кабельной системы.

Упаковка, хранение и оптовые закупки

Для подрядчиков и дистрибьюторов, занимающихся Домкрат CAT3 Keystone оптом Приобретение стандартизированной упаковки является важным эксплуатационным фактором. Стандартная коммерческая упаковка разъемов CAT3 обычно состоит из 50 штук в коробке, 10 коробок в коробке, всего 500 штук в коробке. Каждый блок упакован индивидуально в блистерную упаковку для предотвращения повреждений при транспортировке и хранении. Этикетки продуктов, прикрепленные к картонным коробкам, содержат номер модели, количество и информацию о партии, что упрощает управление запасами.

Правильные условия хранения необходимы для поддержания долговременной работоспособности разъема. Продукты следует хранить в средах, где температура окружающей среды составляет от -5°C до 30°C, относительная влажность не превышает 70%, а окружающий воздух не содержит агрессивных газов, таких как пары кислот, аммиак или соединения серы. В этих условиях срок хранения правильно упакованных разъемов Keystone CAT3 составляет три года со дня изготовления.

При оценке Разъем трапецеидального искажения CAT3 supplier Менеджеры по закупкам должны оценивать не только цену за единицу продукции и минимальный объем заказа, но также сертификаты управления качеством поставщика (ISO 9001 является стандартом), документацию по испытаниям (включая отчеты об испытаниях на усилие при вставке/извлечении и сертификаты испытаний в солевом тумане), а также надежность сроков выполнения заказа. Многие производители предлагают индивидуальную упаковку с брендом клиента или маркировкой OEM, что упрощает поиск продуктов, отвечающих конкретным требованиям проекта или распространения.

О Simante: надежном поставщике решений для сетевых кабелей

Компания сетевого коммуникационного оборудования Юяо Симанте, ООО является профессиональным производителем решение для сетевых кабелейs и оптоволоконные изделия, объединяющие проектирование, разработку, продажи и обслуживание. За почти 20 лет работы Simante стремилась удовлетворить потребности клиентов посредством глубокого опыта и предоставления максимальной выгоды с самого начала процесса взаимодействия. Основанная на зрелой системе исследований и разработок, стабильность качества продукции Simante, в том числе структурированная кабельная продукция , патч-панели, гнезда Keystone и компоненты оптоволоконной связи — гарантия исходного проекта.

В компании Simante работают более 10 инженеров и более 30 штатных технических специалистов, которые постоянно вносят свой профессиональный опыт, улучшают качество производства и обновляют продукцию по всему портфолио кабельных компонентов. Команда инженеров компании занимается разработкой продукции, механическими испытаниями, соблюдением экологических требований и настройкой OEM, гарантируя, что каждый компонент структурированной кабельной продукции выход из учреждения соответствует международным стандартам или превосходит их.

Как производитель трапецеидальных домкратов и поставщик дополнительных аксессуаров для структурированных кабельных систем, включая патч-панели, лицевые панели и разъемы RJ45, Simante предлагает преимущество закупок из одного источника для подрядчиков, дистрибьюторов и системных интеграторов, которым требуется стабильное качество и техническая поддержка по всему ассортименту продукции.

CAT3 Keystone Jack: краткий обзор вариантов продукции

Различные требования проекта требуют разных конфигураций разъемов CAT3. В таблице ниже приведены основные доступные варианты продуктов, их ключевые функции и основные сценарии применения.

Часто задаваемые вопросы
