Что такое волоконно-оптическая патч-панель и как она работает?

Структурированная кабельная система — это стандартизированная сетевая инфраструктура, в которой используются патч-панели, гнезда Keystone, лицевые панели и разъемы для организации голосовых, данных и оптоволоконных соединений внутри здания или центра обработки данных. Вместо того, чтобы прокладывать отдельные кабели непосредственно к конечным устройствам, структурированная кабельная система направляет кабели к централизованным точкам распределения, таким как патч-панель или оптоволоконная распределительная панель, где соединения можно тестировать, переставлять или расширять, не нарушая остальную часть сети. Этот подход определяется широко цитируемыми стандартами, в том числе АНСИ/ТИА-568 и ИСО/МЭК 11801 , которые определяют требования к производительности для медных категорий, таких как Cat5e, Кат6 и Cat6a, а также критерии тестирования, используемые для оптоволоконных разъемов. Хорошо спланированная структурированная кабельная система обычно сочетает в себе сетевое кабельное решение, состоящее из медных патч-панелей, разъемов RJ45, сетевых лицевых панелей и оптоволоконных патч-панелей, которые работают вместе для поддержки Ethernet, голосового и видеотрафика. Поскольку эти компоненты обычно соответствуют общим механическим стандартам, структурированные кабельные изделия из разных производственных партий обычно можно смешивать в одной стойке или настенном шкафу, что упрощает долгосрочное обслуживание и будущие обновления.

Оптоволоконные патч-панели играют центральную роль в этой системе всякий раз, когда сети необходимо выйти за пределы длины медных кабелей или требуется дополнительная полоса пропускания для магистральной сети и каналов центра обработки данных. Волоконно-оптическая патч-панель, иногда называемая патч-панелью ODF или оптоволоконной распределительной панелью, представляет собой точку, в которой входящие оптоволоконные кабели соединяются или подключаются к патч-кордам, которые идут к коммутаторам, серверам или другому сетевому оборудованию. В разделах ниже рассказывается о том, как выбираются компоненты структурированной кабельной системы, как обычно настраивается оптоволоконная патч-панель и какие методы установки помогают поддерживать надежную работу как медного, так и оптоволоконного сегментов сетевого кабельного решения в течение длительного времени.

Основные компоненты структурированной кабельной системы

Структурированная кабельная система обычно состоит из небольшого количества категорий компонентов, каждая из которых изготовлена в соответствии с определенными механическими и электрическими требованиями. В таблице ниже приведены основные компоненты структурированной кабельной системы, упомянутые в этой статье, включая типы патч-панелей, разъемы Keystone, лицевые панели и разъемы. Понимание роли каждого компонента структурированной кабельной продукции помогает монтажникам выбирать совместимые детали и помогает менеджерам объектов планировать мощности для будущего роста. В большинстве коммерческих установок эти компоненты объединяются внутри корпуса для настенного или стоечного монтажа, при этом кабели прокладываются через специальные лотки управления, чтобы уменьшить нагрузку на разъемы.

Конструкция оптоволоконной патч-панели, конфигурации портов и варианты монтажа в стойку

Волоконно-оптическая патч-панель и оптический распределительный шкаф, часто сокращаемые до панели ODF, описывают близкородственное оборудование, используемое для организации оптоволоконных соединений, хотя эти термины иногда используются несколько по-разному в зависимости от региона и поставщика. В общем случае под волоконной патч-панелью понимают компактный корпус для монтажа в стойку или стену, вмещающий ограниченное количество портов, обычно используемый внутри телекоммуникационной комнаты, напольного распределительного шкафа или небольшого центра обработки данных. Панель ODF обычно представляет собой более крупную раму, часто с несколькими съемными лотками, используемую в центральном офисе, на головной станции или в более крупном центре обработки данных для управления большим количеством волокон. И оптоволокно ODF, и стандартная оптоволоконная панель выполняют одну и ту же основную функцию: защищают сварные соединения или коннекторы волокна, распределяют входящие и исходящие сердцевины волокна и обеспечивают стабильную, маркированную точку для тестирования и исправления. Поскольку терминология различается, покупателям, оценивающим оптоволоконную распределительную панель, обычно рекомендуется подтвердить количество портов, конфигурацию лотка и тип разъема, а не полагаться только на название продукта.

Волоконно-оптические патч-панели обычно производятся в конфигурациях с 12, 24, 48 и 96 ядрами, при этом некоторые конструкции волоконно-оптических патч-панелей с высокой плотностью поддерживают еще большее количество для приложений центров обработки данных. Количество портов обычно соответствует высоте стойки шкафа, поскольку каждый 1U пространства стойки обычно может вместить определенное количество позиций адаптера в зависимости от типа адаптера и конструкции лотка. Оптоволоконная патч-панель с 24 портами является распространенным выбором для небольших телекоммуникационных помещений и точек распределения FTTH, в то время как большее количество портов чаще выбирается для магистральных приложений центров обработки данных и центральных офисов. Оптоволоконные патч-панели для монтажа в стойку предназначены для установки в стандартную 19-дюймовую стойку для оборудования, а версии для настенного монтажа используются в небольших помещениях, таких как напольные распределительные коробки или точки доступа FTTH, где полная стойка нецелесообразна.

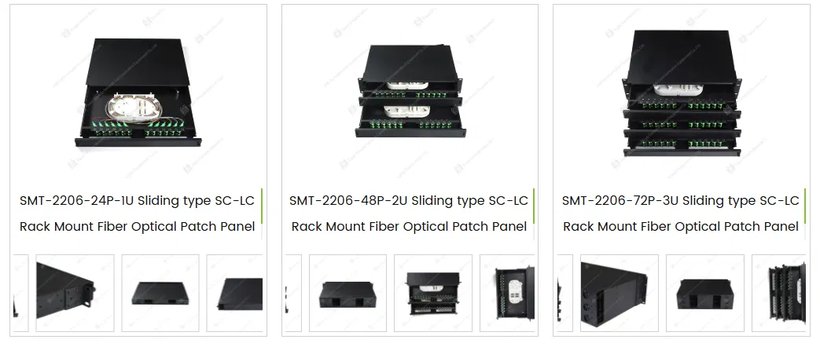

На фотографии выше показана серия волоконно-оптических патч-панелей для монтажа в стойку производства Yuyao Simante Network Communication Equipment Co., Ltd, иллюстрирующая, как количество портов зависит от высоты корпуса. Версия 1U вмещает 24 порта, версия 2U — 48 портов, а версия 3U — 72 порта, что соответствует конструкции выдвижного ящика, которая позволяет переднему лотку выдвигаться наружу для сращивания, исправления и обслуживания, не снимая панель со стойки. В каждом устройстве используются адаптеры SC или LC, установленные на передней панели, а лотки для сращивания и функции управления волокнами расположены внутри выдвижного ящика, что помогает защитить радиус изгиба волокна и снизить риск повреждения волокна во время обслуживания. Этот тип оптоволоконной патч-панели SC LC раздвижного типа ODF предназначен для упрощения перемещения, добавления и изменения в средах, где техническим специалистам необходим постоянный физический доступ к местам сращивания и разъемам. Волоконно-оптические патч-панели для монтажа в стойку такого типа обычно устанавливаются в телекоммуникационных помещениях, центрах обработки данных, центральных офисах интернет-провайдеров и точках распределения FTTH, где требуется организованная и обслуживаемая терминация оптоволокна.

Характеристики пропускной способности медных кабелей разных категорий, используемых с разъемами Keystone и патч-панелями

Характеристики медных структурированных кабелей определяются рейтингами категорий, установленными в соответствии с ANSI/TIA-568 и ISO/IEC 11801, которые определяют минимальную полосу частот для каждой категории кабеля и соединительного оборудования. Согласно этим стандартам, кабели категории 5e рассчитаны на 100 МГц , Кабели категории 6 рассчитаны на 250 МГц , Кабели категории 6a рассчитаны на 500 МГц , а кабели категории 8 рассчитаны на 2000 МГц . Поскольку патч-панель, трапецеидальное гнездо Cat6 и трапецеидальное гнездо RJ45 являются частью одного и того же канала, каждый компонент в соединении, от порта Cat6 патч-панели до оконечного устройства Cat6 гнезда Keystone и вилки RJ45 на стороне оборудования, должен соответствовать рейтингу категории или превышать его, чтобы соединение работало должным образом. На приведенной ниже диаграмме показано, как увеличивается пропускная способность в этих категориях, что помогает объяснить, почему многие проекты кабельных решений корпоративных сетей сместились в сторону оборудования категории 6 и категории 6a для новых установок. Выбор патч-панели и аппаратного обеспечения Keystone Jack, рассчитанного на ту же или более высокую категорию, чем установленный кабель, является широко распространенной практикой среди производителей и монтажников структурированной кабельной продукции, поскольку несовпадающие компоненты могут ограничить достижимую пропускную способность всей линии связи.

В приведенной выше таблице сравнивается минимальная пропускная способность четырех распространенных категорий медных кабелей, определенных стандартом ANSI/TIA-568 и соответствующей документацией ISO/IEC 11801. Категория 5e, которая до сих пор встречается во многих старых офисных установках, поддерживает полосу пропускания 100 МГц и обычно связана с Gigabit Ethernet при стандартной длине кабеля. Категория 6 удваивает этот показатель до 250 МГц и может поддерживать 10 Gigabit Ethernet на более коротких длинах каналов, что является одной из причин, по которой оборудование Cat6 с трапецеидальным разъемом Cat6 и патч-панелями Cat6 по-прежнему широко используется в новых проектах сетевых кабельных решений. Категория 6a расширяет полосу пропускания до 500 МГц и обеспечивает более жесткий контроль посторонних перекрестных помех, позволяя 10 Gigabit Ethernet работать на всей длине канала в 100 метров, разрешенной стандартом. Категория 8 с частотой 2000 МГц предназначена в основном для очень коротких соединений в центрах обработки данных, а не для обычных офисных кабелей. Поскольку требования к полосе пропускания имеют тенденцию увеличиваться по мере модернизации сетей, многие менеджеры объектов ищут производителей патч-панелей и разъемов Keystone, чьи линейки продуктов предлагают четкий путь обновления оборудования Cat6 до Cat6a при той же занимаемой площади.

Типы разъемов для оптоволоконных патч-панелей: SC, LC, FC и ST

Оптоволоконные патч-панели построены на основе небольшого количества стандартизированных типов разъемов и адаптеров, чаще всего SC, LC, FC и ST. В разъемах SC используется двухтактный механизм фиксации и относительно большой наконечник диаметром 2,5 мм, и они остаются обычным явлением в телекоммуникационных и корпоративных оптоволоконных распределительных панелях. В разъемах LC используется наконечник размером 1,25 мм меньшего размера с аналогичной защелкой, что позволяет примерно в два раза увеличить плотность портов по сравнению с разъемами SC при той же ширине панели, что делает LC частым выбором для проектов центров обработки данных с оптоволоконными патч-панелями высокой плотности. В разъемах FC используется резьбовая муфта, которая обеспечивает надежное механическое соединение и до сих пор используется в некоторых внешних производственных и испытательных средах, где устойчивость к вибрации является приоритетом. В разъемах ST используется подпружиненный поворотный механизм блокировки, и они исторически были распространены в ранних многомодовых оптоволоконных патч-панелях, хотя в новых проектах чаще используется оборудование SC или LC.

Оптические характеристики этих типов разъемов обычно оцениваются по критериям, указанным в Телкордия GR-326-CORE и IEC 61753-1, в которых описаны методы испытаний на вносимые потери, обратные потери и механическую долговечность одномодовых волоконно-оптических разъемов. Опубликованные отраслевые тесты, на которые ссылаются различные производители разъемов, обычно описывают типичные максимальные вносимые потери в диапазоне примерно от 0,2 до 0,3 дБ для разъемов SC, LC и FC с заводской заделкой при нормальных условиях соединения. Характеристики обратных потерь часто оцениваются на уровне 50 дБ или выше для полированных разъемов UPC и 60 дБ или выше для полированных разъемов APC на основе той же категории опубликованных источников. Механическая прочность часто оценивается как минимум 500 циклов соединения в ходе испытаний на долговечность в стиле Telcordia GR-326-CORE. Эти цифры представляют собой общепринятые отраслевые стандарты, а не гарантированные значения для какого-либо конкретного продукта, поскольку фактические характеристики могут варьироваться в зависимости от производителя, качества наконечника и условий эксплуатации.

В приведенной выше таблице представлены часто упоминаемые максимальные вносимые потери в децибелах для типов разъемов SC, LC, FC и ST, основанные на опубликованных отраслевых критериях испытаний, таких как Telcordia GR-326-CORE. Разъемы SC, LC и FC часто ассоциируются с максимальными вносимыми потерями, близкими к 0,3 дБ, при правильном подключении и соединении в нормальных условиях. Разъемы ST, в которых используется соединение с поворотным замком, а не двухтактный или резьбовой интерфейс, чаще ассоциируются с немного более высоким типичным эталонным значением, близким к 0,5 дБ, из-за различий в допуске на выравнивание. Меньшие вносимые потери обычно означают меньшие потери оптического сигнала в каждой точке соединения, что становится более важным в приложениях оптоволоконных ODF и оптоволоконных распределительных панелей, которые включают в себя несколько точек сращивания и коммутации вдоль одного канала. Эти цифры являются общими отраслевыми стандартами, а не спецификациями, гарантированными для конкретной партии разъемов, и фактические результаты зависят от качества полировки наконечников, методов очистки и количества циклов соединения. Проектировщики сетей, планирующие оптоволоконную патч-панель для длинной магистральной сети или компоновку центра обработки данных с оптоволоконной патч-панелью высокой плотности, часто учитывают совокупные вносимые потери во всех точках подключения при расчете общего бюджета канала.

Масштабируемая плотность портов в конструкции оптоволоконной патч-панели для монтажа в стойку

Корпуса оптоволоконных патч-панелей для монтажа в стойку обычно имеют размеры в стандартных стойках, обычно сокращенно 1U, 2U или 3U, с масштабированием количества портов в зависимости от того, сколько позиций адаптеров и лотков для сращивания помещается в каждую единицу пространства вертикальной стойки. Серия оптоволоконных патч-панелей с выдвижным лотком, упомянутая ранее в этой статье, соответствует этому шаблону и предлагает конфигурацию с 24 портами в корпусе 1U, конфигурацию с 48 портами в корпусе 2U и конфигурацию с 72 портами в корпусе 3U. Такой тип масштабирования позволяет предприятию заранее планировать пропускную способность кабелей, выбирая оптоволоконную патч-панель на 24 порта для монтажа в стойку для небольшого телекоммуникационного помещения или панель с большим количеством портов для магистральной сети центра обработки данных без изменения общей конструкции панели или типа адаптера. Поскольку каждая дополнительная единица стойки добавляет пропорциональное количество портов в этой конструкции, планировщики могут оценить будущие потребности в емкости на основе бюджета стойки, а не оценивать совершенно другую линейку волоконно-оптических панелей для каждого размера проекта.

На приведенной выше диаграмме показано, как количество портов зависит от высоты стойки для типичной серии оптоволоконных патч-панелей с выдвижным лотком на основе конфигураций 1U, 2U и 3U, упомянутых в этой статье. Корпус высотой 1U вмещает 24 порта, корпус высотой 2U — 48 портов, а корпус высотой 3U — 72 порта, что отражает пропорциональное увеличение на 24 порта на каждую дополнительную единицу высоты стойки в этой конкретной конструкции с выдвижными ящиками. Такой вид предсказуемого масштабирования полезен при сравнении оптической патч-панели с альтернативными стилями панелей, которые могут менее эффективно размещать порты или не имеют выдвижного лотка для доступа к сращиванию. На предприятиях с ограниченным пространством в стойке часто предпочитают более высокую плотность портов на единицу стойки, поскольку это уменьшает количество корпусов, необходимых для терминирования заданного количества волокон. В то же время панели с очень высокой плотностью портов требуют тщательного управления внутренними волокнами, чтобы сохранить минимальный радиус изгиба, поэтому количество портов является лишь одним из факторов, которые учитываются наряду с конструкцией сращиваемого лотка и особенностями прокладки кабеля при выборе оптоволоконной распределительной панели.

Тенденции отрасли, определяющие развертывание структурированной кабельной системы и распределения оптоволокна

Спрос на компоненты структурированных кабельных систем, включая патч-панели, разъемы Keystone и оптоволоконные патч-панели, в последние годы сформировался в результате продолжающегося расширения центров обработки данных, облачной инфраструктуры и оптоволоконных сетей для домашних сетей. Согласно одному отчету об исследовании отраслевого рынка, мировой рынок структурированных кабельных систем в 2025 году оценивается в 20 миллиардов долларов США, при этом прогнозируемые среднегодовые темпы роста составят около 8 процентов до середины 2030-х годов, что в основном связано с расширением центров обработки данных и облачной инфраструктуры. В той же категории анализа рынка отмечается, что приложения для локальных сетей исторически составляли большую часть объема установленных структурированных кабельных систем по доходам, в то время как приложения для центров обработки данных представляют собой один из наиболее быстро растущих сегментов, поскольку организации продолжают расширять емкость серверов и хранилищ. Программы «Оптоволокно до дома» также способствовали росту спроса на оптоволоконные распределительные панели FTTH, поскольку для каждого нового абонентского подключения обычно требуется выделенная точка сращивания или коммутации на распределительной панели между внешним оптоволокном предприятия и помещениями клиента. Эти тенденции предполагают, что как медные структурированные кабельные продукты, такие как разъемы Cat6 Keystone и оборудование для патч-панелей, так и оптоволоконные патч-панели, вероятно, останутся актуальными, поскольку сети продолжают параллельно расширяться через медные и оптоволоконные сегменты.

На приведенной выше диаграмме показано приблизительное распределение развертывания структурированной кабельной системы по категориям приложений, основанное на опубликованных оценках рыночных исследований, а не на единой проверенной глобальной переписи населения. Развертывания локальных сетей, охватывающие типичные офисные и корпоративные среды, исторически представляли наибольшую долю объема структурированной кабельной связи, что соответствует широкому присутствию патч-панелей, разъемов Keystone и лицевых панелей в обычных коммерческих зданиях. Приложения для центров обработки данных составляют меньшую, но, как правило, более быстро растущую долю, что отражает сдвиг в сторону серверных помещений с более высокой плотностью размещения и облачной инфраструктуры, которые часто в большей степени полагаются на волоконно-оптические патч-панели и оптоволоконные распределительные панели высокой плотности. Оставшаяся доля включает в себя другие приложения, такие как промышленные, бытовые и специализированные телекоммуникационные среды, которые значительно различаются в зависимости от региона и типа проекта. Поскольку рыночные оценки различаются у разных поставщиков исследований, приведенные здесь проценты следует рассматривать как общую иллюстрацию относительного масштаба, а не как точную цифру для какого-либо конкретного года или региона. Эта общая закономерность является одной из причин, по которой многие производители структурированной кабельной продукции поддерживают параллельные линейки продуктов, охватывающие как медные патч-панели, так и оборудование с разъемами Keystone, а также оптоволоконные патч-панели и панели ODF.

Методики установки патч-панелей, лицевых панелей и разъемов Keystone

Установка компонентов структурированной кабельной системы обычно следует одинаковой последовательности, независимо от того, включает ли проект медную патч-панель, сетевую лицевую панель или оптоволоконную патч-панель, хотя конкретный метод подключения различается для медных и оптоволоконных сред. Приведенные ниже шаги описывают общую последовательность установки, которая обычно соблюдается в проектах коммерческой кабельной системы, хотя местные нормы, инструкции производителя кабеля и спецификации проекта всегда должны иметь приоритет над любым общим описанием.

1. Перед началом установки спланируйте прокладку кабелей и промаркируйте оба конца каждого кабеля, чтобы подключение к порту Cat6 патч-панели или адаптеру оптоволоконной панели соответствовало соответствующей лицевой панели сети или настенной розетке.
2. Установите патч-панель, пустые заглушки патч-панели и оборудование для прокладки кабелей внутри стойки или настенного шкафа, оставив достаточно места для радиуса изгиба кабеля на задней стороне панели.
3. Подключите каждый медный кабель к гнезду трапецеидального искажения Cat6 или гнезду трапецеидального искажения RJ45, используя инструмент для заделки, указанный производителем разъема, затем вставьте готовое гнездо трапецеидального искажения в патч-панель или отверстие на лицевой панели сети.
4. Для волоконно-оптической патч-панели проложите входящее волокно в лоток для сращивания или в положение адаптера, завершите сварку или соединение и заправьте лишнюю длину волокна внутри лотка, чтобы обеспечить минимальный радиус изгиба, указанный для типа кабеля.
5. Перед вводом соединения в эксплуатацию проверьте каждое завершенное соединение с помощью соответствующего сертификационного тестера кабеля или набора для тестирования оптических потерь и запишите результаты для дальнейшего использования.
6. Четко промаркируйте переднюю часть патч-панели, лицевую панель и порты оптоволоконной панели в соответствии с документацией, созданной на этапе планирования.

Вопросы совместимости компонентов оптоволоконных и медных кабелей

Поскольку компоненты структурированной кабельной системы производятся разными производителями, совместимость обычно обеспечивается за счет соблюдения общих механических и электрических стандартов, а не за счет единой запатентованной конструкции. Разъемы Keystone, независимо от того, называются ли они разъемами Keystone Cat6 или обычными разъемами Keystone RJ45, имеют стандартизированную площадь трапецеидального искажения, поэтому разъемы из различных линеек компонентов структурированной кабельной продукции обычно можно вставлять в одну и ту же патч-панель или отверстие на лицевой панели сети. В волоконно-оптических приложениях совместимость сосредоточена на типе адаптера и разъема, а не на трапецеидальной площади, поэтому оптоволоконная патч-панель с адаптерами SC обычно совместима с патч-кордами и пигтейлами с оконцеванием SC, в то время как для панели с оконцеванием LC требуются шнуры с оконцеванием LC, независимо от того, какой производитель оптоволоконной панели изготовил корпус. Покупателям, оценивающим поставщика оптоволоконных патч-панелей, производителя патч-панелей ODF или завода по производству оптоволоконных патч-панелей для монтажа в стойку для нового проекта, обычно рекомендуется подтвердить тип адаптера, количество портов и высоту стойки в соответствии с существующей кабельной системой перед размещением заказа, поскольку несовпадающие типы разъемов не могут быть соединены без преобразования адаптера. Предварительное подтверждение этих деталей помогает избежать доработок и обеспечивает более плавный переход при расширении существующего сетевого кабельного решения за счет дополнительной патч-панели, трапецеидального разъема или оптоволоконной патч-панели.

О компании Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd является профессиональным производителем сетевых кабельных решений и волоконно-оптических изделий, объединяющим проектирование, разработку, продажи и обслуживание. За почти 20 лет работы компания сосредоточила свое внимание на удовлетворении потребностей клиентов с помощью прикладного инженерного опыта, стремясь обеспечить ценность для клиентов на самых ранних этапах взаимодействия с проектом. Стабильность качества продукции обеспечивается на основе зрелой системы исследований и разработок, начиная с стадии проектирования. В компании работает техническая команда, состоящая из более чем 10 инженеров и более 30 штатных технических сотрудников, которые продолжают вносить профессиональный вклад в улучшение качества и обновление продуктов, включая оптоволоконные патч-панели, разъемы Keystone, патч-панели и линейки продуктов лицевой панели, упомянутые в этой статье.
