Что такое патч-кабель и для чего он используется?
А патч-кабель (также называемый патч-кордом или патч-кордом) — это короткий гибкий сетевой кабель, используемый для соединения двух устройств или подключения устройства к порту патч-панели. Это последнее звено в структурированной кабельной системе, позволяющее подключить коммутатор к патч-панели или розетку к ноутбуку или ПК.
Патч-кабели обычно заканчиваются Разъемы RJ45 на обоих концах и выпускаются в вариантах Cat5e, Кат6, Cat6А и Cat7. Они отличаются от одножильных магистральных кабелей тем, что в них используется многожильный медный провод, что делает их более гибкими и пригодными для многократного сгибания.
Распространенное использование патч-кабеля
- Подключение ПК или ноутбука к настенной розетке Keystone
- Подключение портов патч-панели к сетевому коммутатору
- Короткие пробеги между установленным в стойке оборудованием
- Настройка локальной сети в домашней лаборатории и офисе
- Временные или тестовые подключения во время установки
Назначение патч-корда по существу гибкость и доступность — делает вашу структурированную кабельную систему модульной и легко реконфигурируемой, не нарушая постоянные прокладки в стене.
Патч-корд — smartyy.com
Keystone Jack Cat 7 и Cat6e: что нужно знать
Разъем CAT7 Keystone — smartyy.com
Домкраты Keystone представляют собой модульные разъемы, которые крепятся к настенным панелям, поверхностным коробкам или патч-панелям. Они завершают горизонтальную кабельную трассу с твердым сердечником и предоставляют порт RJ45 для подключения патч-кабелей.
Для установок категории 7 в разъемах Keystone используются Разъем GG45 или TERA стандартный, а не стандартный RJ45, хотя многие гнезда Keystone с рейтингом Cat7 по-прежнему включают в себя обратно совместимые интерфейсы RJ45. Разъемы Cat6e (неофициальный термин, соединяющий Cat6 и Cat6A) обычно без инструментов или с пуансоном 110 типы, рассчитанные на 10 Гбит/с на расстоянии до 55 метров.
Сравнение категорий гнезд Keystone
| Категория | Максимальная скорость | Пропускная способность | Разъем | Лучшее использование |
|---|---|---|---|---|
| Cat6 | 1 Гбит/с | 250 МГц | RJ45 | Стандартная офисная локальная сеть |
| Кат6А/6е | 10 Гбит/с | 500 МГц | RJ45 | Дата-центры, высокоскоростная локальная сеть |
| Cat7 | 10 Гбит/с | 600 МГц | ГГ45/ТЕРА | Перспективное предприятие |
При выборе гнезда Cat7 Keystone убедитесь, что ваши патч-кабели и коммутаторы поддерживают стандарт GG45. В большинстве сценариев домашнего и малого бизнеса Домкраты Cat6A Keystone обеспечивают наилучшее соотношение цены и производительности. без головной боли совместимости.
Объяснение 110 блоков и 110-блочных патч-панелей

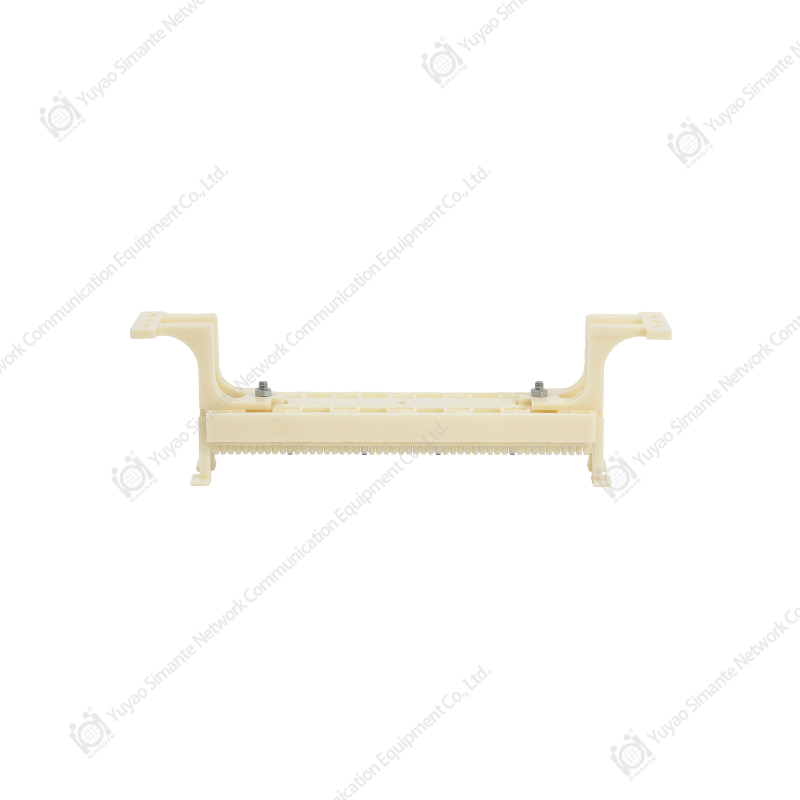

А 110 блок представляет собой тип перфорированного монтажного блока, используемого для заделки и перекрестного соединения медных телефонных кабелей или кабелей передачи данных. Каждый провод впрессовывается («перфорируется») в паз контакта со смещением изоляции (IDC), который прорезает изоляцию, обеспечивая надежное соединение — пайка или зачистка не требуются.
110-блочная патч-панель против 110-блочной патч-панели
- Автономный блок 110: Настенный монтаж, используется в телекоммуникационных шкафах для перекрестного соединения горизонтальных кабелей. Часто встречается в устаревших системах передачи голоса и данных. Типичный блок на 100 пар обрабатывает до 25 четырехпарных трасс Cat5e/Cat6 .

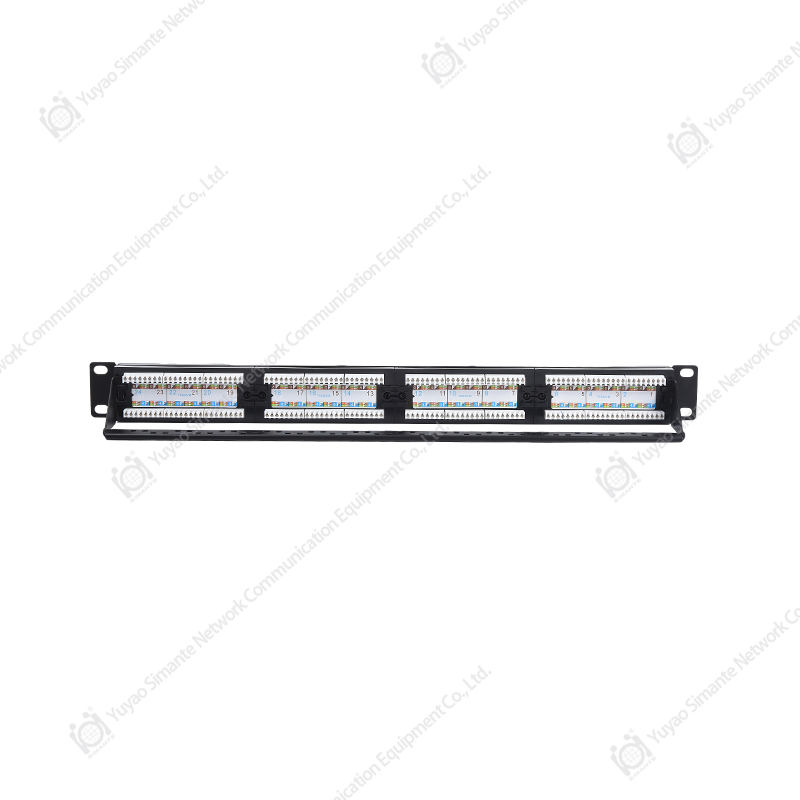

- 110 блок patch panel: А rack-mount version that combines 110 IDC punchdown on the rear with RJ45 ports on the front — making it compatible with standard patch cables.

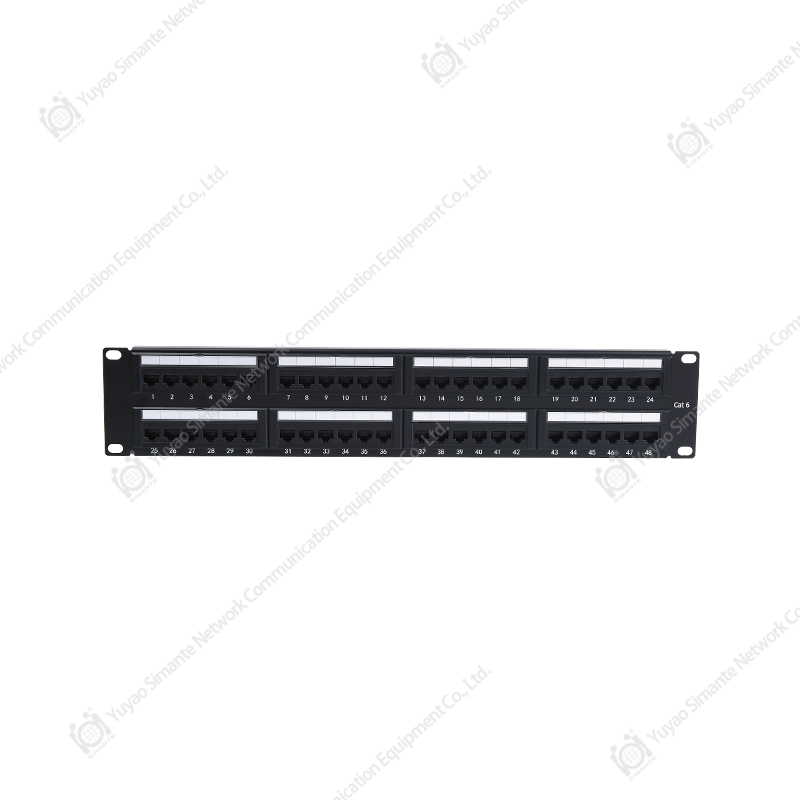

Термин «патпанель» — это просто неофициальное сокращение термина «патч-панель». А Патч-панель типа 110 на 24 или 48 портов является наиболее распространенным стоечным блоком, используемым в малых и средних установках.
Как сбить блок 110
- Снимите около 2 дюймов внешней оболочки с кабеля Cat6/Cat7.
- Раскручивайте пары минимально — сохраняйте длину в нескрученном виде ниже ½ дюйма (13 мм)
- Уложите каждый провод в гнездо с цветовой маркировкой, следуя за T568A или T568B.
- Используйте перфоратор 110 (ударного типа), чтобы посадить и обрезать каждый провод.
- Перед прокладкой патч-кабелей проверьте кабельный тестер.

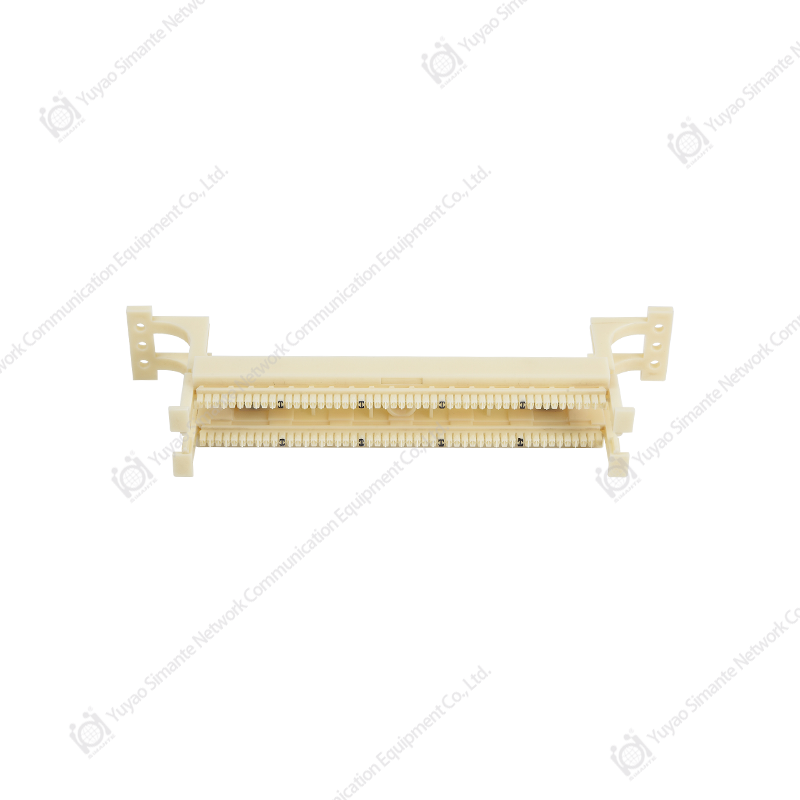

Блок 110 и патч-панель CAT6 — smartyy.com
Вилка на линиях HPA и другие общие термины, связанные с разъемами
Разъем RJ45 (штекер) — smartyy.com
В радиочастотных линиях HPA (усилитель высокой мощности) Вилка чаще всего представляет собой вилку N-типа или штекер SMA. , в зависимости от диапазона частот и уровня мощности. «Папа» относится к штырю (центральному проводнику), который вставляется в розетку. По-французски это называется "соединитель мужской" — терминология — одно и то же понятие независимо от языка.
Распространенные типы штекерных разъемов в зависимости от применения
- RJ45 штекер: Патч-кабели Ethernet — наиболее распространенные в структурированных кабельных системах.
- Самец Н-типа: Коаксиальные линии HPA и RF, рассчитанные на высокую мощность до нескольких кВт.
- СМА мужчина: Небольшие радиочастотные приложения, до 18 ГГц
- USB-A/USB-C штекер: Стандартные подключения для передачи данных и питания на держателях проводов USB
- IEC C13/C14, штекер: Распределение электропитания в серверных стойках
Организация кабелей: держатели USB-проводов, чехлы для кабелей и решения «сделай сам»
Независимо от того, управляете ли вы серверной стойкой, домашним офисом или дорожным комплектом, Организация кабеля напрямую влияет на долговечность кабеля, воздушный поток и скорость устранения неполадок. . Беспорядок на стойке может увеличить время устранения неполадок на 30–50 % по сравнению с маркированной и организованной стойкой.
Управление кабелями позвонков
«Позвоночный кабель» относится к модульному каналу для прокладки кабелей, напоминающему позвоночник: каждый сегмент соединяется вместе, как позвонки, что позволяет прокладывать, добавлять или удалять кабели без разрезания стяжек. Они популярны для настольных систем и игровых игровых станций, где прокладка кабелей часто меняется.
Коробка для управления кабелями Yamazaki
Коробка для управления кабелями Yamazaki представляет собой минималистичный корпус японского дизайна, который скрывает удлинители, адаптеры и лишнюю длину кабелей внутри вентилируемого деревянного или стального ящика. Размеры обычно около 32×13×11 см .
Идеи органайзера для кабеля своими руками
- Направляющая для зажима: Аttach binder clips to desk edge to hold USB cables — costs under €1
- Комплекты рулонов туалетной бумаги: Храните витые кабели в маркированных картонных тубах.
- Кабелепровод из ПВХ: Устанавливайте вдоль плинтусов для незаметной прокладки нескольких кабелей.
- Крючки для перфорированной доски: Настенный монтаж с маркированными крючками для патч-кабелей, коаксиальных кабелей и проводов.
Дорожный органайзер для кабелей и чехлы для кабелей
А travel cable organiser typically features эластичные петли, отделения на молнии и сетчатые карманы. . Ключевые особенности, на которые стоит обратить внимание:
- Водостойкая внешняя оболочка (нейлон или полиэстер)
- Аt least 6–8 elastic loops for cables of different gauges
- Компактный размер: около 20 × 13 см подходит для большинства сумок для ноутбуков
- Плоский дизайн для легкого доступа в службу безопасности аэропорта
Продукты для организации кабеля — smartyy.com
Часто задаваемые вопросы: разъемы Keystone, патч-кабели и блоки 110
Патч-кабель и патч-корд — в чем разница?
Нет — это одно и то же. «Патч-свинец» используется в Великобритании и Австралии; «Патч-кабель» или «патч-корд» является стандартом в Северной Америке. Оба относятся к короткому многожильному кабелю с разъемами RJ45.
Могу ли я использовать патч-кабель Cat7 с патч-панелью Cat6?
Да, с оговорками. Кабели Cat7 со стандартными разъемами RJ45 обратно совместимы с панелями Cat6, но соединение будет работать только на скоростях Cat6. Для истинной производительности Cat7 требуются разъемы GG45 или TERA.
Для чего сегодня используется блок 110?
В первую очередь в устаревших телефонных системах и старых структурированных кабельных системах. В современных установках передачи данных метод 110 Punchdown продолжает использоваться в патч-панелях — задняя часть IDC Punchdown по-прежнему использует заделку типа 110.
Сколько патч-кабелей нужно 24-портовой панели?
До 48 патч-кабелей для полностью заполненной панели — 24 к коммутатору, 24 к розеткам. На практике при коэффициенте использования 60–70% примерно 30–35 патч-кабелей типичны.
Патч-кабель какой длины мне следует купить?
Для стойки-переключателя: от 0,5 м до 1 м . Для рабочей станции на стене: от 2 м до 5 м . Избегайте лишней длины — она создает помехи и может незначительно увеличить затухание сигнала на высоких частотах.
Что такое разъемы Cat6e?
Аn informal term bridging Cat6 and Cat6A. These jacks are typically rated for 10 Гбит/с до 55 метров , используя ту же площадь основания RJ45, что и стандартные гнезда Keystone, но с более жесткими допусками для уменьшения перекрестных помех.
