А сетевая лицевая панель — это настенная панель, устанавливаемая в домах, офисах и центрах обработки данных, которая обеспечивает чистый и безопасный интерфейс для подключения сетевых кабелей, таких как Ethernet или оптоволокно, к структурированным кабельным системам. Он действует как видимая конечная точка прокладки кабелей в стене, принимая гнезда Keystone или модули, которые соединяют внутреннюю проводку с портами, обращенными к пользователю. Вместо того, чтобы оставлять кабели открытыми или незакрепленными, сетевая лицевая панель организует и защищает соединения, обеспечивая при этом профессиональный вид. Лицевые панели, доступные в конфигурациях с одним или шестью портами и более, являются фундаментальным компонентом любой структурированной сетевой установки.
Content
- 1 Что такое Сетевая лицевая панель
- 2 Основные виды Сетевая лицевая панельs
- 3 Сравнение распространенных типов сетевых лицевых панелей
- 4 Ключевые компоненты системы сетевых лицевых панелей
- 5 Сетевая лицевая панель Стандарты и категории кабелей
- 6 Как выбрать правильную сетевую лицевую панель
- 7 Сетевая лицевая панель и патч-панель: ключевые различия
- 8 Практические советы по установке
Что такое Сетевая лицевая панель
А network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.
Лицевые панели используются в жилых сетях, коммерческой ИТ-инфраструктуре и промышленных средах. Они устанавливаются в настенные коробки (также называемые задними коробками), которые утоплены в стену, придавая установке законченный вид. Ключевое отличие состоит в том, что сама лицевая панель не заделывает провода — эта функция принадлежит трапецеидальный домкрат вставлен в порты лицевой панели.
Общие приложения включают в себя:
- Розетки передачи данных Ethernet в офисах и домах
- Точки подключения телефона
- Панели подключения оптоволокна на стенах
- Аudio/video signal distribution in conference rooms
- Розетки USB и HDMI в умных зданиях
Основные виды Сетевая лицевая панельs
Сетевые лицевые панели бывают нескольких типов, каждый из которых подходит для разных стандартов кабельной разводки, количества портов и условий установки. Понимание различий помогает сделать правильный выбор для любого проекта.

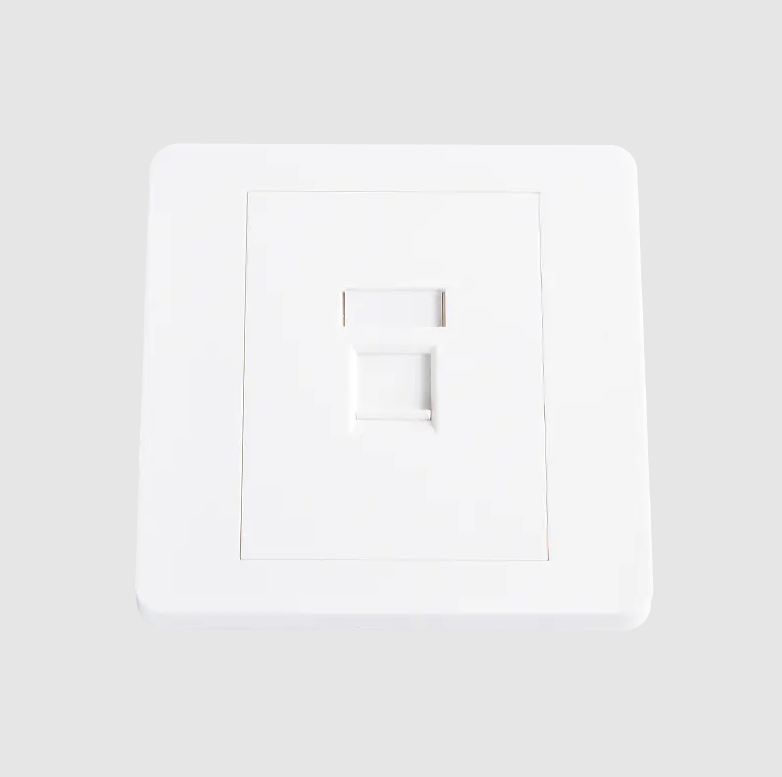

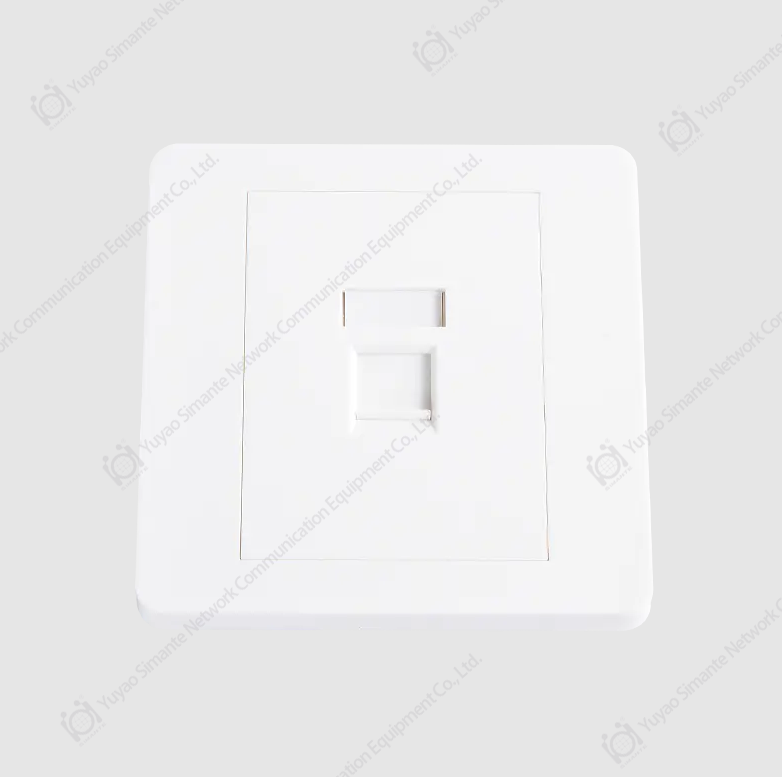

1. Лицевая панель Keystone (модульная лицевая панель)
Самый распространенный тип, трапецеидальные лицевые панели допускайте сменные гнезда Keystone в формате Snap-In. Эта модульность позволяет одной и той же лицевой панели поддерживать разъемы Ethernet (Cat5e, Кат6, Cat6A), коаксиальные, оптоволоконные, USB или HDMI, просто заменяя вставленный модуль. Количество портов обычно варьируется от 1 до 6 портов на лицевую панель.
Лицевые панели Keystone предпочтительнее использовать в коммерческих установках, поскольку они позволяют проводить модернизацию в будущем без замены всей розетки — необходимо заменить только гнездо Keystone.
2. Лицевая панель с фиксированными портами
Лицевые панели с фиксированными портами имеют встроенные несъемные порты, встроенные непосредственно в панель. Они распространены в устаревших телефонных установках и недорогих жилых проектах. Хотя они менее гибкие, чем типы Keystone, они часто более экономичны для одноразовых развертываний, где тип кабеля не меняется.
3. Лицевая панель оптоволокна
Эти лицевые панели, разработанные специально для оптоволоконных кабелей, содержат адаптеры LC, SC, ST или MTP/MPO. Они используются в высокоскоростных средах, таких как центры обработки данных, университетские городки и магистральные сети предприятий, где скорость передачи данных превышает 10 Гбит/с . Лицевые панели оптоволокна должны защищать оптические разъемы от пыли и физических повреждений, поэтому они обычно включают пылезащитные колпачки или закрытые порты.
4. Лицевая панель для поверхностного монтажа
Там, где врезка в стены нецелесообразна (например, в старых зданиях, бетонных конструкциях или временных сооружениях), лицевые панели для поверхностного монтажа крепятся непосредственно к поверхности стены, а не утапливаются в нее. Они поставляются со встроенной задней коробкой и быстрее устанавливаются, хотя визуально немного заметнее.
5. Напольная коробка/лицевая панель под полом
Лицевые панели напольных коробок, используемые в офисах открытой планировки и конференц-залах, устанавливаются на фальшполах или бетонных полах. Они обеспечивают передачу данных, питание и AV-соединения на уровне стола без прокладки через стену. В одной напольной коробке можно разместить от 4 до 12 портов , объединяющий розетки Ethernet, питание и мультимедиа в одном устройстве.
6. Мультимедийная/комбинированная лицевая панель
Мультимедийные лицевые панели позволяют разместить на одной панели смешанные типы сигналов, например объединить порты Ethernet RJ45, HDMI, USB-A и аудиоразъемы 3,5 мм. Они особенно популярны в современных конференц-залах, классах и домашних кинотеатрах, где в одной розетке требуется несколько типов подключения.
Сравнение распространенных типов сетевых лицевых панелей
| Тип | Гибкость портов | Типичное использование | Установка | Общее количество портов |
|---|---|---|---|---|
| Краеугольный камень (модульный) | Высокий | Офис, дом, предприятие | Встраиваемый в стену | 1–6 |
| Фиксированный порт | Низкий | Жилье, телефония | Встраиваемый в стену | 1–2 |
| Оптоволокно | Средний | Дата-центр, кампус | Встраиваемый в стену / surface | 1–4 |
| Поверхностный монтаж | Средний | Модернизация, бетонные стены | Поверхность | 1–4 |
| Напольная коробка | Высокий | Офисы открытой планировки | Пол | 4–12 |
| Мультимедиа | Высокий | Классы, AV-залы | Встраиваемый в стену / surface | 2–6 |
Ключевые компоненты системы сетевых лицевых панелей
А complete faceplate installation involves several components working together:
- Корпус лицевой панели : Внешняя пластина стандартных размеров, например одинарная (86×86 мм), двойная (86×146 мм) для Великобритании или 1-местная/2-местная (США).
- Домкраты Keystone : Модули Snap-in, которые заделывают кабели Cat5e, Cat6, Cat6A или оптоволоконные кабели и принимают вилки RJ45 или оптоволоконные разъемы.
- Задняя коробка/настенная коробка : Утопленный корпус, установленный внутри стены, к которому прикручивается лицевая панель.
- Метки/значки портов : Идентификационные маркеры с цветовой или текстовой маркировкой для различения портов данных, голоса или AV-портов.
- Пылезащитные колпачки : Защитные крышки для неиспользуемых портов, что особенно важно в оптоволоконных приложениях.
Сетевая лицевая панель Стандарты и категории кабелей
Производительность установки сетевой лицевой панели зависит от используемых в ней кабелей и разъемов Keystone. Лицевые панели должны соответствовать категории развертываемого кабеля:
- Cat5e : поддерживает скорость до 1 Гбит/с при частоте 100 МГц; подходит для большинства жилых и основных коммерческих сетей
- Cat6 : поддерживает скорость до 1 Гбит/с на частоте 250 МГц с улучшенными показателями перекрестных помех; широко используется в современных офисах
- Cat6A : Поддерживает до 10 Гбит/с на частоте 500 МГц ; требуется для сред с высокой плотностью и приложений PoE
- Cat8 : Поддерживает до 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Волокно (OM3/OM4/OS2) : поддерживает скорость от 10G до 100G на больших расстояниях; требуются специальные адаптеры Keystone для оптоволокна
Организации по стандартизации, такие как TIA-568 (Северная Америка) и ISO/IEC 11801 (международный), определяют требования к характеристикам каналов, которым должны соответствовать лицевые панели и разъемы для обеспечения сертифицированных структурированных кабельных систем.
Как выбрать правильную сетевую лицевую панель
Выбор правильной лицевой панели зависит от нескольких практических факторов:
Количество портов
Определите, сколько соединений необходимо в каждом месте. Стандартная настольная рабочая станция обычно требует 2 порта (один для данных, один запасной или голосовой), тогда как для классной AV-станции может потребоваться 4–6 портов. Избегайте чрезмерных спецификаций, чтобы обеспечить управляемость проникновения в стену.
Среда установки
При новом строительстве или ремонте встраиваемые в стену лицевые панели Keystone обеспечивают максимально чистую отделку. Для существующих зданий, где прокладка через стену невозможна, варианты поверхностного монтажа устраняют необходимость прокладки кабелей через стены. Для промышленных и наружных условий требуются лицевые панели со степенью защиты IP (например, IP44 или IP55) с защитой от пыли и влаги.
Тип кабеля и требования к скорости
Сопоставьте гнезда Keystone с категорией используемого кабеля. Установка разъемов Cat6A в инфраструктуру Cat5e приводит к потере инвестиций, а установка разъемов Cat5e в установку Cat6A создает узкое место в производительности на выходе — самое слабое звено определяет максимальную скорость канала.
Аesthetic and Regulatory Standards
В регулируемых средах, таких как медицинские или государственные учреждения, лицевые панели могут должны соответствовать определенным стандартам цветового кодирования или требованиям пожаробезопасной сборки стен. В коммерческих помещениях часто используется однородная отделка (белая, цвета слоновой кости или матовая сталь), чтобы соответствовать стандартам дизайна интерьера.
Сетевая лицевая панель и патч-панель: ключевые различия
А common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:
- Лицевая панель : устанавливается на конечной точке пользователя (стол, стена, пол); предоставляет 1–6 портов на локацию; подключает конечные устройства к настенной проводке
- Патч-панель : Устанавливается в сетевой стойке или телекоммуникационной комнате; объединяет все прокладки кабеля в стене (часто От 24 до 48 портов на панель ); подключается к коммутаторам через патч-корды
Лицевая панель и патч-панель вместе образуют два конца структурированного кабельного канала, между которыми проходит горизонтальный кабель, проложенный в стене.
Практические советы по установке
Правильная установка обеспечивает как производительность, так и долговечность:
- Аlways leave не менее 30 см провисания кабеля внутри задней коробки, чтобы обеспечить возможность повторного подключения в случае неисправности разъема
- Сохраняйте скручивание пары как можно ближе к точке окончания разъема Keystone — раскручивание более чем на 13 мм (0,5 дюйма) ухудшает характеристики Cat6 и Cat6A.
- Четко промаркируйте каждый порт как на лицевой панели, так и на соответствующем порту патч-панели, используя единую схему нумерации (например, F1-D1 = Этаж 1, Стол 1).
- Используйте пылезащитные колпачки на неиспользуемых слотах Keystone, чтобы предотвратить скопление мусора внутри задней коробки.
- При установке оптоволокна перед тестированием очистите все разъемы соответствующими инструментами; загрязненные концы волокон основная причина сбоев оптоволоконных линий связи
- Проверьте каждую готовую розетку с помощью сертификатора кабеля (а не только тестера целостности), чтобы убедиться, что канал соответствует требуемому стандарту TIA или ISO
