Когда использовать экранированные патч-корды, а когда неэкранированные?

Выбор правильного типа кабеля имеет решающее значение при построении эффективной и стабильной сетевой кабельной системы. Проще говоря, если в вашей среде присутствуют сильные электромагнитные помехи (EMI) или радиочастотные помехи (RFI), например, заводские цеха, больницы или крупные центры обработки данных, вам следует использовать Экранированные патч-корды ; для сред с меньшим уровнем помех, таких как обычные домашние сети или офисы малого и среднего размера, кабели неэкранированной витой пары (UTP) являются более экономичным и простым в установке вариантом.

Что такое экранированные патч-корды? Почему они так важны?

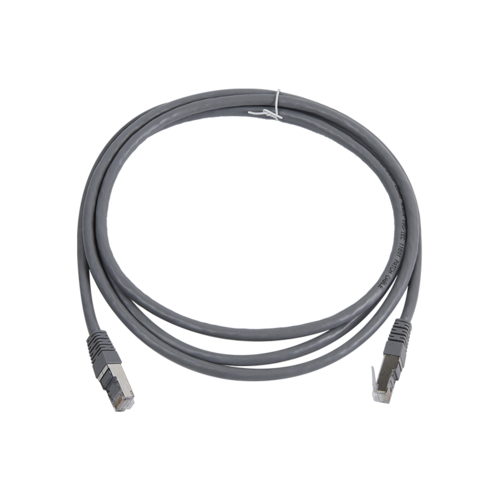

Патч-корды с экранированной витой парой (STP или FTP) — это сетевые кабели с одним или несколькими слоями металлического экрана, обернутыми вокруг витых пар. Эта «броня» в первую очередь служит для физического блокирования проникновения внешних электромагнитных волн в кабель и предотвращения распространения внутренних сигналов наружу.

В сложных кабельных средах экранированные патч-корды действовать как данные «телохранители». Без технологии экранирования сильные электромагнитные поля (например, рядом с генераторами, двигателями лифтов или высоковольтными линиями) могут создавать помехи в кабелях, что приводит к увеличению частоты ошибок, потере данных и, в тяжелых случаях, даже к сбоям в работе сети.

Основные преимущества экранированных патч-кордов:

• Превосходная защита от помех: эффективно противостоит электромагнитным и радиочастотным помехам, обеспечивая целостность передачи данных.


• Снижение перекрестных помех: экранированные патч-корды, особенно в кабельных лотках, где кабели уложены плотно, эффективно уменьшают связь сигналов между кабелями (т. е. посторонние перекрестные помехи ANEXT).


• Повышенная безопасность: экранирующий слой уменьшает утечку электромагнитного излучения, что затрудняет подслушивание данных.


Подробные сценарии: когда важно выбирать экранированные патч-корды?

Не все сети должны быть «полностью бронированными», но в следующих конкретных сценариях развертывание экранированных патч-кордов и соответствующей экранированной кабельной системы является обязательным требованием:

• Промышленная среда. Производственные линии автоматизации производства заполнены мощными двигателями, сварочными аппаратами и преобразователями частоты, которые генерируют значительный электромагнитный шум.


• Медицинские учреждения: В больницах, рядом с кабинетами МРТ и рентгеновскими аппаратами необходимо использовать высококачественные экранированные патч-корды, чтобы медицинское оборудование и сетевые сигналы не создавали помех друг другу.


• Центры обработки данных высокой плотности. Когда сотни или тысячи сетевых кабелей плотно сплетены в серверные стойки и работают на скорости 10 Гбит (10GBase-T) или выше, использование экранированных патч-кабелей Cat6A эффективно решает проблему перекрестных помех между кабелями.


• Правительственные и конфиденциальные организации. Для обеспечения информационной безопасности и предотвращения утечек предпочтительным выбором являются экранированные системы.



Когда следует выбирать неэкранированные патч-корды (UTP)?

Если ваша кабельная среда относительно «чиста», неэкранированная витая пара (UTP) остается основным выбором. Для большинства коммерческих офисных зданий, школ и домашних пользователей патч-кабели UTP предлагают значительные преимущества:

• Более низкая стоимость: стоимость кабелей и сопутствующих разъемов и патч-панелей обычно ниже, чем у экранированных систем.
• Более простая установка: они более гибкие, их легче сгибать и прокладывать через кабелепроводы, и они не требуют сложных процедур заземления.
• Достаточно для ежедневных нужд: при отсутствии сильных источников помех квалифицированные неэкранированные патч-кабели Cat6 могут полностью удовлетворить потребности в гигабитной или даже 10-гигабитной передаче на короткие расстояния.



Руководство по сравнению: ключевые различия между экранированными и неэкранированными патч-кабелями

• Устойчивость к помехам: Экранированные патч-корды обладают чрезвычайно высокой защитой от помех. Благодаря металлическому экранирующему слою они могут эффективно «иммунизировать» от внешних электромагнитных помех (EMI) и радиочастотных помех (RFI), что делает их идеальными для сложных электромагнитных сред. Кабели неэкранированной витой пары (UTP) в основном основаны на структуре витой пары для подавления шума и подходят для обычных условий эксплуатации.


• Требования к системе заземления: Экранированные патч-корды требуют строгого заземления с обоих концов, тогда как неэкранированные патч-корды не требуют заземления, что упрощает настройку.


• Сложность установки и физические свойства: Экранированные кабели толще, жестче и требуют аккуратного обращения, тогда как неэкранированные кабели тоньше, гибче и проще в установке.


• Стоимость: Экранированные патч-корды более дороги и трудоемки в установке, тогда как неэкранированные патч-корды дешевле и проще в обслуживании.


• Типичные применения: Экранированные патч-корды идеально подходят для сред с высоким уровнем помех, таких как промышленная автоматизация, крупные центры обработки данных, помещения для медицинской визуализации и аэропорты. Неэкранированные патч-корды подходят для повседневных задач, таких как домашние сети, малые и средние офисы и школы.



Правильный выбор кабеля – первый шаг к стабильной работе сети. Перед покупкой оцените электромагнитную обстановку на объекте, чтобы убедиться, что экранированные патч-корды используются там, где они наиболее необходимы.
