Какие продукты структурированной кабельной системы используются в промышленных сетях?

структурированная кабельная продукция наиболее надежно поддерживают высокоскоростные сети — это гнезда Keystone Кат6/Cat6A, оптоволоконные кабельные сборки, патч-панели Ethernet, стойки для прокладки кабелей высокой плотности и разъемы RJ45 соответствующего номинала. Вместе эти компоненты образуют полную структурированную систему проводки, способную поддерживать пропускную способность 10 Гбит/с по медному кабелю и 100 Гбит/с или выше по оптоволоконному кабелю — эталоны пропускной способности, все более востребованные современными центрами обработки данных, коммерческими офисными зданиями и сетями кампусов предприятий. Производительность высокоскоростной сети зависит не от одного компонента, а от того, что каждый элемент структурированной кабельной системы правильно указан, установлен и протестирован в соответствии с признанными стандартами, такими как ANSI/TIA-568, ISO/IEC 11801 и EN 50173. В разделах ниже разбивается каждая критическая категория продуктов и точно объясняется, на что следует обращать внимание при создании или модернизации высокоскоростной структурированной кабельной системы.

Разъемы Keystone: точка соединения, определяющая производительность канала

трапецеидальный домкрат является оконечным интерфейсом между структурированной кабельной системой и устройствами конечного пользователя и играет непропорционально большую роль в общей производительности канала. Гнездо Keystone с плохим номиналом может ухудшить в остальном отличную трассу кабеля, вызывая обратные потери, перекрестные помехи на ближнем конце (NEXT) и несоответствие импеданса, которые ограничивают пропускную способность значительно ниже того, что может поддерживать сам кабель.

Разъем Keystone Cat6 и Cat6A для приложений 10GbE

Для таргетинга на сети 10-гигабитный Ethernet (10GbE) над медью, трапецеидальный домкрат Cat6A (Расширенная категория 6) — минимальный рекомендуемый компонент. Разъемы Cat6A Keystone рассчитаны на работу на частоте до 500 МГц — в два раза больше, чем стандартная частота Cat6 в 250 МГц — что необходимо для поддержания запаса канала на уровне 10GbE на расстоянии до 100 метров. Стандартный трапецеидальный домкрат Cat6 поддерживает 10GbE только на расстоянии примерно 37–55 метров в зависимости от условий перекрестных помех, что делает его пригодным для приложений с меньшей досягаемостью. Ключевые критерии выбора домкратов Keystone включают в себя:

• Сертификация категории TIA-568 или ISO/IEC 11801 (минимум Cat6 или Cat6A для 10GbE)
• Заделка IDC типа 110 или без использования инструментов, совместимая с сечением проводника кабеля (24 AWG или 23 AWG)
• Экранированная (STP) или неэкранированная (UTP) конфигурация, соответствующая типу кабеля в установке.
• Форматы гнезд Net Keystone для использования с модульными патч-панелями и лицевыми панелями
• Срок службы: 750 циклов соединения для часто используемых точек доступа.

Ведущий трапецеидальный домкрат manufacturers Предлагаются как стандартные, так и угловые форматы, подходящие для различных ориентаций лицевой панели и глубины настенной коробки. Угловые разъемы Keystone уменьшают нагрузку на радиус изгиба кабеля в точке подключения, что важно при развертывании плотных коммерческих сетевых кабелей, где несколько портов имеют общий компактный корпус. Разъем трапецеидального искажения RJ45 модули следует тестировать как часть всего канала (разъем, патч-корд, кабель и порт патч-панели) для проверки соответствия, а не тестировать по отдельности.

Лицевые панели и сетевые лицевые панели для розеток на рабочем месте

лицевая панель защищает гнезда Keystone на розетке рабочей зоны (WAO) и способствует как физической защите, так и качеству прокладки кабелей. Производители лицевых панелей предлагают конфигурации с одним, двумя, четырьмя и шестью портами, совместимые со стандартными форматами модулей Keystone. А лицевая панель сети Конструкция с пылезащитной шторкой защищает неиспользуемые порты от загрязнения — деталь, которая важна в промышленных условиях или в открытых местах установки. Пустая патч-панель Стильные лицевые панели с выдвижными этикетками обеспечивают четкую идентификацию портов без постоянной маркировки. Лицевая панель RJ45 В сборках лицевая панель и гнездо с предварительной заделкой объединены в один блок, что сокращает время подключения на месте в крупных коммерческих сетевых проектах.

Сравнение производительности: категории Кистоун Джек — горизонтальная гистограмма

chart below compares three keystone jack categories across four performance dimensions — maximum frequency, supported channel length at 10GbE, NEXT headroom, and return loss margin — all expressed as normalized scores out of 100. Cat6A leads across all four metrics, making it the preferred choice for high-speed structured cabling installations targeting 10GbE and above. Cat6 remains a practical option for shorter runs and lower-bandwidth applications where the full Cat6A specification is not required. Cat5e is included as a reference baseline to illustrate the performance gap that upgrading to Cat6 or Cat6A delivers, particularly in frequency headroom and alien crosstalk rejection. Procurement teams planning network upgrades should note that the per-port cost differential between Cat6 and Cat6A keystone jacks is typically modest — often less than 20% — making Cat6A the more future-proof selection for new builds.

Патч-панели: центральный терминатор любой структурированной кабельной системы

патч-панель является точкой завершения магистральной сети в каждой телекоммуникационной комнате, серверной или центре обработки данных. Он объединяет горизонтальные кабельные трассы от розеток на рабочем месте и обеспечивает гибкую и управляемую точку кросс-соединения для маршрутизации сетевого трафика между коммутаторами, серверами и конечными устройствами. Без правильно указанного патч-панель Ethernet Перемещение, добавление и изменение (MAC) в действующей сети требует повторного завершения постоянных соединений — трудоемкого и подверженного ошибкам процесса, который специально разработан для устранения стандартов структурированной кабельной системы.

Выбор патч-панели Cat6 для сред с высокой плотностью населения

A Патч-панель Cat6 Соответствующий стандарту TIA-568-C.2 или ISO/IEC 11801, класс E, обеспечивает производительность канала 250 МГц, необходимую для Gigabit Ethernet на полных 100-метровых расстояниях постоянного канала. Для сред 10GbE Патч-панель Cat6 требуется Cat6A (500 МГц, класс EA). Форматы высокой плотности — патч-панель устройства с 24, 48 или даже 96 портами в стойке высотой 1U или 2U — предпочитаются в кабельных средах центров обработки данных, где площадь стойки стоит дорого. Ключевые характеристики, подлежащие оценке, включают в себя:

• Плотность портов: 24 порта высотой 1U являются стандартом для кабелей коммерческих сетей; Панели высотой 1U с 48 портами обслуживают кабельные системы центров обработки данных с большим количеством портов на единицу стойки.
• Тип завершения: Панели IDC типа 110 с перфорацией (фиксированная панель) или панели с трапецеидальными искажениями, загружаемые без использования инструментов, для портов, заменяемых на месте.
• Экранирование: Экранированные патч-панели с индивидуально экранированными портами для кабельной среды STP; Цельнометаллический корпус для центров обработки данных, чувствительных к электромагнитным помехам
• Задняя кабельная организация: Встроенные или защелкивающиеся планки для организации кабелей для поддержания радиуса изгиба концевых концов кабеля.
• Система маркировки: Встроенные ленты для этикеток или пустая патч-панель вставьте слоты для четкой идентификации порта

уважаемый патч-панель manufacturers предоставлять полностью протестированные отчеты о соответствии канала и данные моделирования канала, демонстрирующие, что порт коммутационной панели вносит вклад в выделенные вносимые потери компонентов и бюджет перекрестных помех для всего канала. Выбор панели без этой документации создает значительный риск несоответствия канала — особенно в средах с высокой плотностью размещения, где даже незначительный недостаток компонентов приводит к измеримому снижению пропускной способности.

Плотность портов патч-панели в зависимости от места в стойке — столбчатая диаграмма

clustered bar chart below compares four common ethernet patch panel configurations by two metrics: port count per panel and rack units consumed. The relationship between density and rack space directly affects total infrastructure cost in data center cabling environments where each rack unit has measurable real estate value. The 48-port 1U format delivers the best port density per rack unit but may require additional front-of-rack cable management to prevent congestion. The 24-port 2U format allows greater cable management space per port and is frequently preferred in commercial network cabling builds where technician accessibility and neat appearance are priorities. Angled patch panels (not shown separately) occupy the same U-space as flat panels but route patch cords to the side, reducing the depth of cable bundles in front of the panel — a useful option in deep data center cabling racks with limited front-to-back airflow clearance.

Оптоволоконные кабели: высокоскоростная магистраль для сетей центров обработки данных и кампусов

Хотя на основе меди структурированная кабельная система обрабатывает большинство горизонтальных соединений рабочей зоны, оптоволоконный кабель доминирует над магистральными, межздающими и высокоскоростными кабельными линиями центров обработки данных, где требования к расстоянию и пропускной способности превышают то, что практически может обеспечить медь. Правильно спроектированный структурированная кабельная система solution объединяет оба типа среды передачи: медь для горизонтальной подсистемы и оптоволокно для соединений магистральной сети и аппаратной.

Многомодовое и одномодовое волокно в структурированных кабельных системах

Поддержка многомодового оптоволокна OM3 и OM4 10GbE на расстояния 300м и 400м соответственно , а OM5 расширяет широкополосную многомодовую производительность для новых приложений 40Г и 100 г с помощью мультиплексирования с коротковолновым разделением каналов (SWDM). Для пролетов между зданиями, превышающих 500 м, или для каналов, требующих скорости 100GbE, 400ГbE или выше, правильным выбором является одномодовое волокно OS2. В современном кабельная система центра обработки данных конструкции, предварительно завершенные оптоволоконный кабель сборки — магистральные кабели MPO/MTP с отрывными кассетами — значительно сокращают время монтажа и исключают ошибки при полировке на месте. Ключевые критерии выбора волокна включают в себя:

• Тип волокна: Многомодовые OM3, OM4, OM5 или одномодовые OS2 — в зависимости от требований к расстоянию и полосе пропускания.
• Тип разъема: Дуплекс LC для большинства соединений серверов и коммутаторов; MPO-12 или MPO-24 для приложений с параллельной оптикой в центрах обработки данных высокой плотности.
• Польский тип: UPC (ультрафизический контакт) для одномодовых; APC (угловой физический контакт) для пассивных оптических сетей с жесткими требованиями к обратным потерям
• Бюджет вносимых потерь: Убедитесь, что вносимые потери в сквозном канале остаются в пределах бюджета чувствительности приема трансивера при целевой скорости передачи данных.
• Рейтинг пожарной опасности: Оболочки LSZH (Low Smoke Zero Halogen) для внутренних помещений или стояков в коммерческих зданиях.

Пропускная способность оптоволокна и меди на расстоянии — линейный график

line chart below illustrates supported data rates at increasing distances for four common structured cabling media types: Cat6 copper, Cat6A copper, OM4 multimode fiber, and OS2 single-mode fiber. The performance gap between copper and fiber widens dramatically beyond 100 meters — the physical limit of copper horizontal cabling under any category rating. OM4 fiber sustains 10GbE to 400 meters and 40GbE to 150 meters, while OS2 single-mode supports 100GbE and beyond over distances measured in kilometers rather than meters. This contrast explains why large commercial network cabling projects and all serious data center cabling designs use fiber for backbone segments and reserve copper for the final horizontal run to the desktop or access point. Understanding this boundary — and specifying fiber optic cabling for all backbone segments from the outset — avoids the disruptive and expensive retrofitting that occurs when copper backbone installations hit their bandwidth ceiling.

Стойка для прокладки кабелей и аксессуары для серверных стоек: защита производительности за счет физической организации

Даже идеально указанный и прекращенный сетевая кабельная продукция будет работать хуже, если физический кабельный завод будет плохо управляться. Превышение минимального радиуса изгиба кабеля UTP Cat6A (обычно в 4 раза больше внешнего диаметра кабеля или примерно 28–32 мм) приводит к необратимой деформации внутренней геометрии пары, вызывая разрывы импеданса и перекрестные помехи, которые невозможно исправить никаким повторным оконцеванием. Правильный стойка для управления кабелями Инфраструктура предотвращает это, прокладывая кабель по контролируемым маршрутам с безопасным радиусом изгиба по всей структурированной системе проводки.

Основные компоненты кабельной организации

Полный управление сетевым кабелем стратегия для центра обработки данных или телекоммуникационного помещения включает в себя следующее аксессуары для серверной стойки :

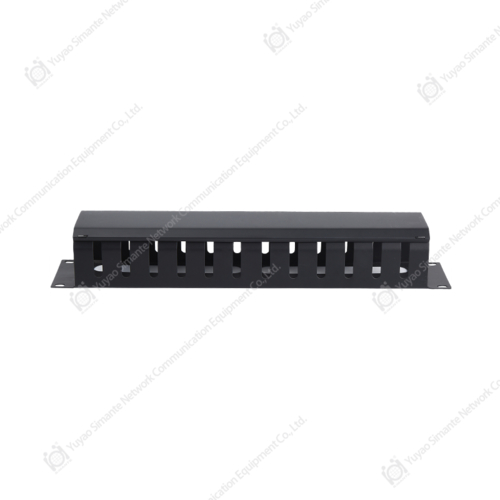

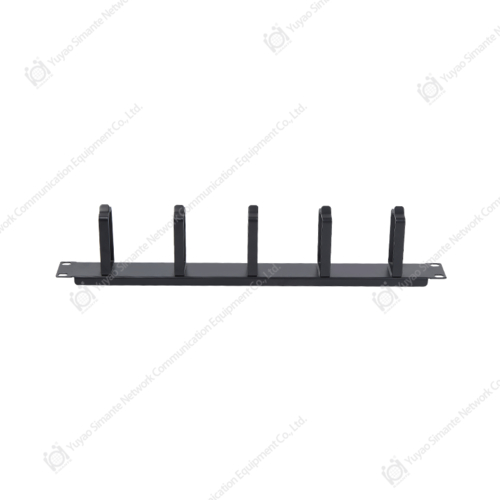

• Горизонтальные кабельные организаторы 1U/2U: Кольца в форме пальцевых каналов направляют патч-корд, проходящий между патч-панелями и коммутаторами, обеспечивая порядок и доступность кабелей перед стойкой.
• Вертикальные кабельные организаторы: Вертикальные менеджеры высотой 0У, установленные сбоку, прокладывают кабели между стойками по всей высоте шкафа, не пересекая активное оборудование, что важно при прокладке кабелей в центрах обработки данных с высокой плотностью размещения кабелей.
• Фальшпол или подвесной кабельный лоток: Отдельные пути для прокладки кабелей питания и передачи данных в крупных коммерческих сетевых кабельных системах, предотвращающие электромагнитные помехи между сильноточными источниками питания и сигнальными кабелями.
• Стержни для шнуровки кабеля и D-образные кольца: Закрепите горизонтальные пучки кабелей в задней части стойки, используя контролируемые диаметры пучков, которые защищают радиус изгиба как медных, так и оптоволоконных кабелей.
• Застежки-липучки и застежки-молнии: Перерегулируемые застежки-липучки на липучке предпочтительнее постоянных кабельных стяжек в структурированных кабельных системах, где часто встречаются MAC - стяжки, затянутые слишком туго, необратимо деформируют геометрию скручивания кабельной пары.

Разъемы RJ45: контроль качества полевой терминации Производительность сетевого канала

Разъем RJ45 «папа» — это вилка с полевой заделкой, используемая в патч-кордах, шнурах оборудования и узлах прямого подключения. Хотя это кажется простым, качество Разъем RJ45 оконечные устройства являются одним из наиболее распространенных источников сбоев каналов в структурированных кабельных системах. Некачественные разъемы (или правильные разъемы, неправильно обжатые) приводят к дисбалансу пары, обратным потерям и сбоям вносимых потерь, которые трудно отследить без оборудования для полевых испытаний.

Выбор подходящей вилки RJ45 для вашего типа кабеля

Не все Разъем RJ45 «папа»s совместимы со всеми типами кабелей. Ключевые факторы совместимости:

• Конфигурация проводника: Для одножильных кабелей (постоянная связь) требуются разъемы с острыми контактами IDC, предназначенные для одножильных проводов; для многожильных кабелей (патч-кордов) требуются контакты, предназначенные для многожильных проводов — использование неправильного типа приводит к периодическим сбоям в контакте.
• Совместимость кабеля по внешнему диаметру: Внешний диаметр кабеля Cat6A обычно составляет 7–9 мм; убедитесь, что чехол для снятия натяжения разъема соответствует наружному диаметру кабеля без чрезмерного сжатия или ослабления
• Рейтинг категории: Используйте рейтинг Cat6 или Cat6A. Разъем RJ45 «папа» форматы для высокоскоростных сетей — разъемы Cat5e имеют более широкие допуски на разъемы, что позволяет раскручивать пары за пределами Cat6, ухудшая характеристики перекрестных помех.
• Экранирование: Экранированные разъемы (STP/SFTP) с металлическим корпусом на 360° для экранированных кабельных сборок — непрерывность заземления через разъем важна для экранированных кабелей. сетевая кабельная продукция чтобы предоставить им преимущество отказа от EMI
• Толщина золотого контактного покрытия: Позолота толщиной 50 микродюймов (1,27 мкм) является стандартом для надежной работы контактов в течение 750 циклов соединения в коммерческих структурированных кабельных системах.

Ведущий Разъем RJ45 manufacturers Разъемы питания со встроенными нагрузочными планками или направляющими для проводников, которые удерживают все восемь проводников в точном положении во время обжима — функция, которая значительно снижает ошибки при перестановке пар и подключении разомкнутых пар по сравнению с конструкциями разъемов с открытыми разъемами. Указание этой контролируемой геометрии разъем rj45 форматы особенно ценны в полевых условиях, где методы подключения технических специалистов различаются.

Радар компонентов структурированной кабельной системы — профиль производительности

radar chart below compares five core structured cabling system components across six performance attributes: Bandwidth Support, Physical Durability, Installation Speed, Scalability, Standards Compliance Range, and Cost Efficiency. Fiber optic cabling leads on bandwidth support and scalability but scores lower on cost efficiency and installation speed due to the specialist skills required for fiber handling and termination. Patch panels and keystone jacks score consistently across all attributes, reflecting their mature, well-standardized designs. Cable management components score highest on installation speed and durability — they add significant value at relatively low complexity. RJ45 connectors score highest on cost efficiency given their unit economics, though their performance contribution is highly sensitive to termination quality, which is reflected in their moderate standards compliance score when field-terminated rather than factory-assembled. Together, these components form the complete structured cabling solution that defines whether a network infrastructure can truly support high-speed operation over its intended service life.

Проектирование комплексного структурированного кабельного решения: принципы системной интеграции

A структурированная кабельная система solution работает как система, а не как совокупность отдельных компонентов. Модель канала ANSI/TIA-568 и ISO/IEC 11801 определяет ограничения производительности для всего сквозного канала — от порта оборудования на коммутаторе через патч-корд, порт патч-панели, кабель постоянной связи, гнездо трапецеидального искажения и патч-корд рабочей зоны до сетевого адаптера конечного устройства. Каждый компонент вносит свой вклад в вносимые потери, обратные потери и перекрестные помехи, и эти вклады накапливаются по всему каналу. Три принципа, которые обеспечивают производительность на уровне системы:

1. Консистенция компонентов: Используйте компоненты из одного и того же структурированная кабельная система system категория по каждому каналу — сочетание кабеля Cat6A с трапецеидальными гнездами Cat6 дает канал Cat6 независимо от номинала кабеля.
2. Тестирование канала: Проверьте готовые каналы с помощью полевого тестера уровня 2, способного измерять все параметры, требуемые TIA-568 или ISO/IEC 11801 для целевой категории — только визуальный осмотр не может подтвердить электрическое соответствие
3. Документация: Записывайте результаты испытаний, идентификаторы кабелей, назначения панелей и портов, а также исполнительные чертежи — документация по системе структурированной проводки так же ценна, как и физическая установка, для постоянного управления сетью и устранения неполадок.

Для прокладка кабелей для коммерческой сети проектов, в которых указывается гарантия на систему от производителя кабельной системы (обычно 15–25 лет, охватывающая как компоненты, так и характеристики канала), что обеспечивает самую надежную долгосрочную гарантию. Данная гарантия распространяется на все компоненты — кабель, разъемы, патч-панель , домкраты Keystone и лицевые панели — должны относиться к одному и тому же сертифицированному семейству продуктов, а установка должна выполняться авторизованным подрядчиком, прошедшим обучение по стандартам этого производителя. решение для сетевых кабелей и процедуры прекращения.

Рост развертывания структурированной кабельной системы по сегментам (2020–2024 гг.)

stacked bar chart below illustrates the relative growth in structured cabling installation volume across three primary segments — enterprise commercial cabling, data center cabling, and industrial/manufacturing network cabling — from 2020 through 2024. Data center cabling has shown the most dramatic growth, driven by cloud computing infrastructure expansion, hyperscale facility builds, and the accelerating deployment of AI computing infrastructure requiring high-density 400GbE and emerging 800GbE interconnect. Enterprise commercial network cabling has grown steadily, supported by office modernization projects, Wi-Fi 6/6E access point deployments that require Cat6A horizontal cabling, and the retrofitting of older commercial buildings with modern structured wiring systems. Industrial network cabling is the smallest but fastest-growing segment by percentage, as manufacturing industries adopt Industrial Ethernet and IIoT architectures that require structured cabling solutions engineered for harsh environments with vibration, temperature variation, and electromagnetic interference.
