Розеточный модуль CAT6A Производители

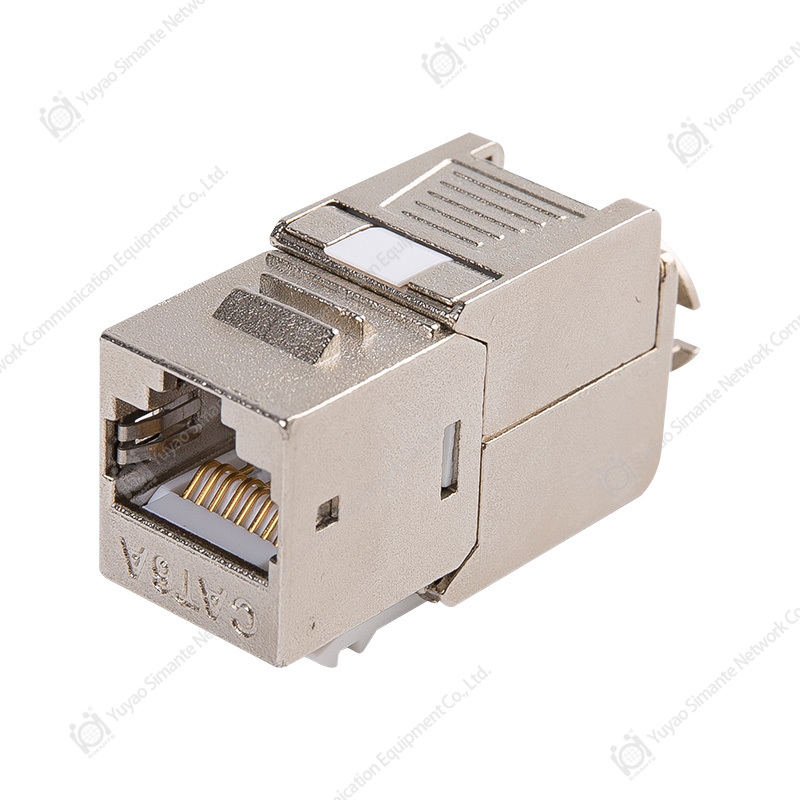

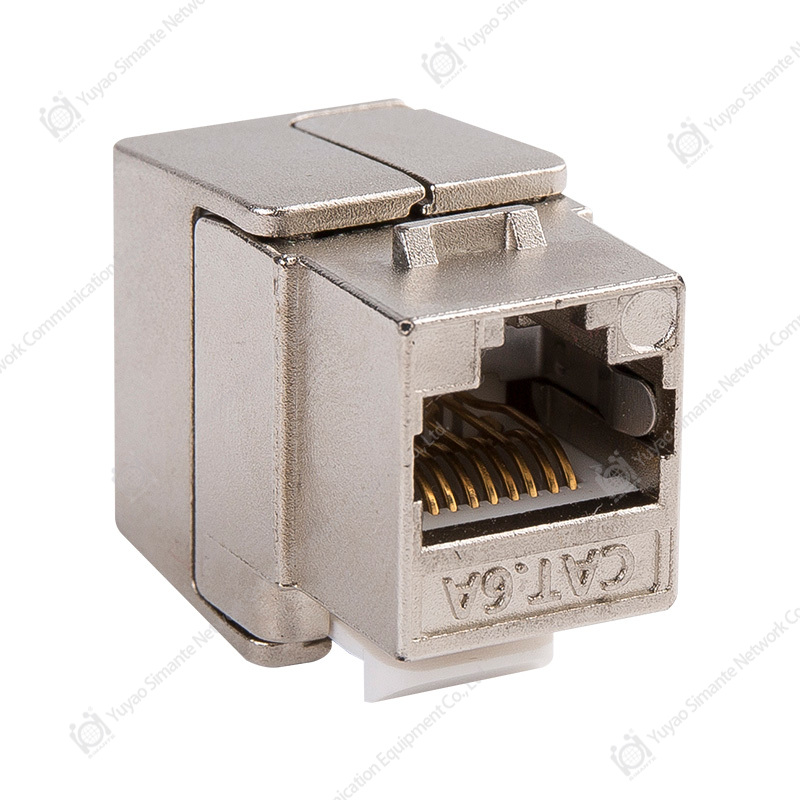

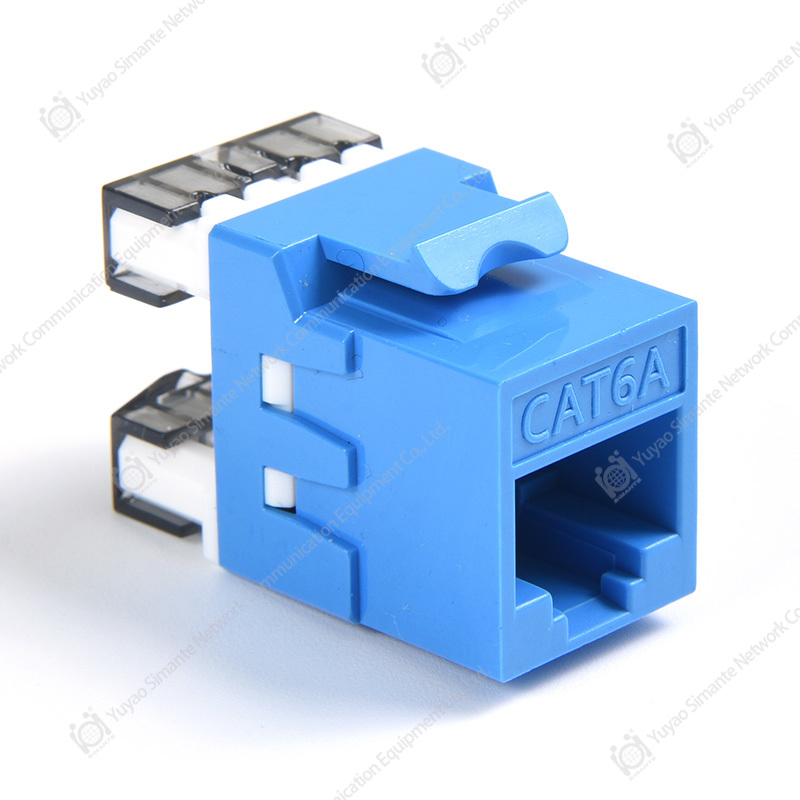

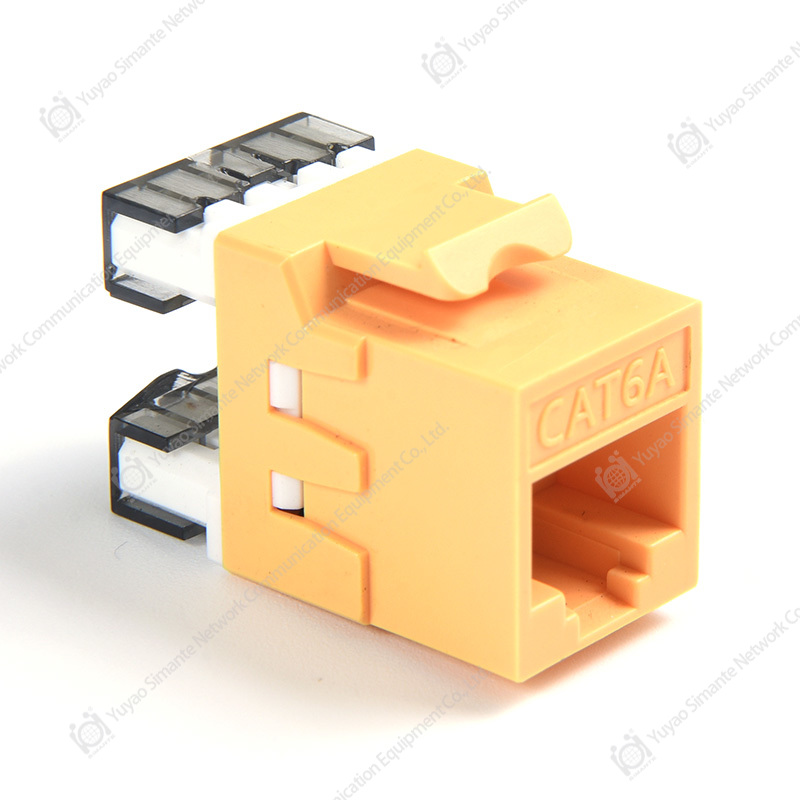

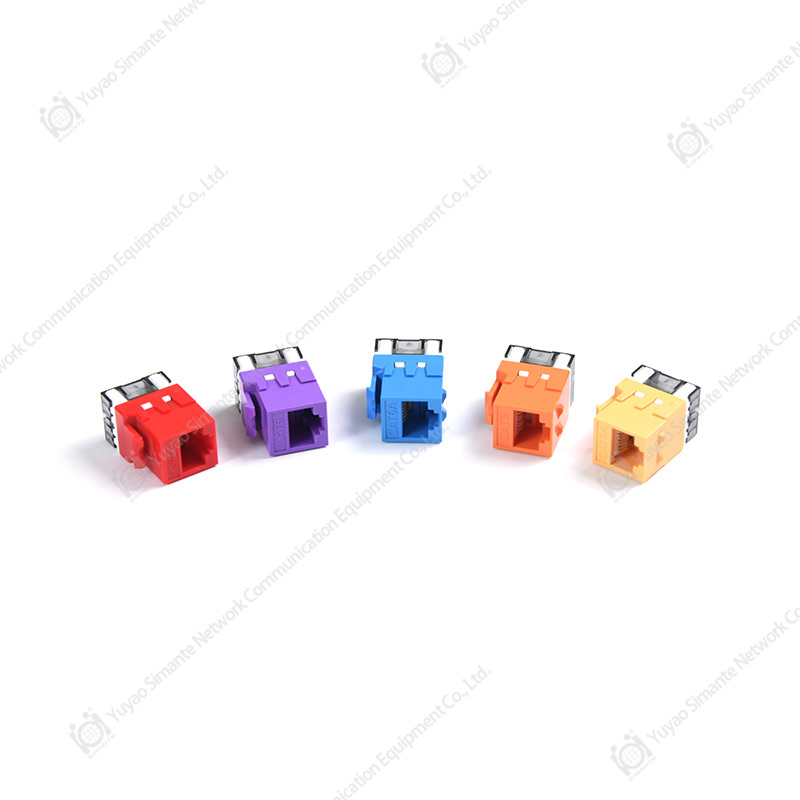

Розеточный модуль CAT6A — это тип модульного разъема, разработанный для поддержки стандарта CAT6A в сетях Ethernet. CAT6A (Категория 6A) — это высокопроизводительная версия стандартного кабеля CAT6 (Категория 6), обеспечивающая более высокие скорости и большую пропускную способность.

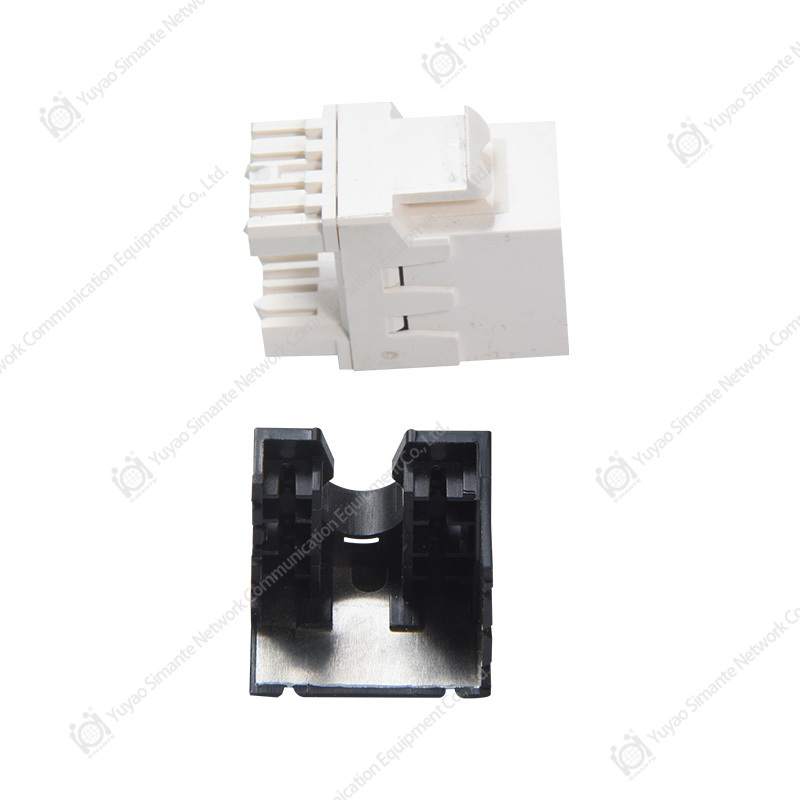

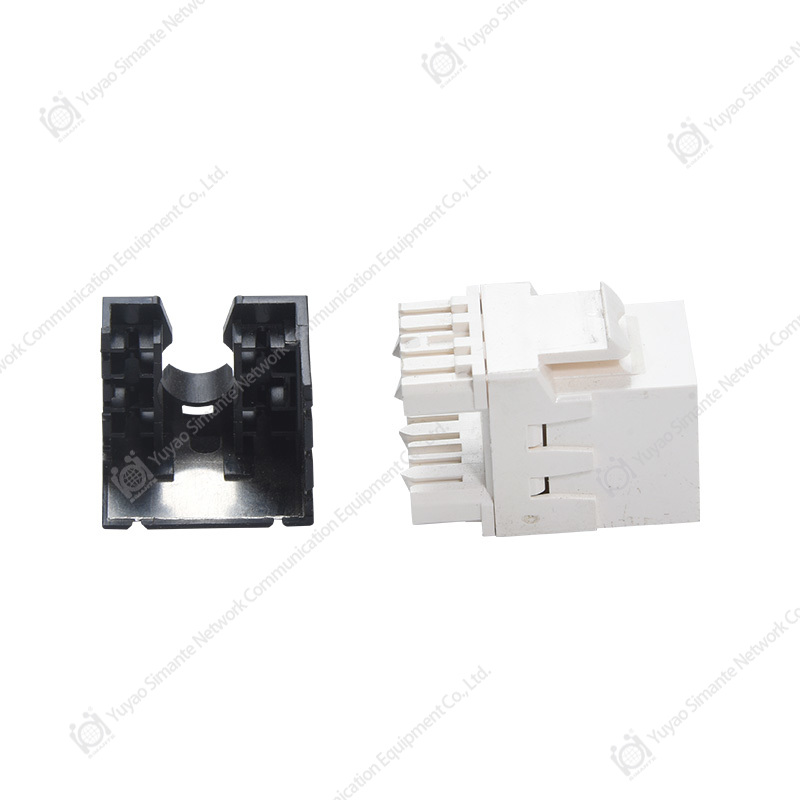

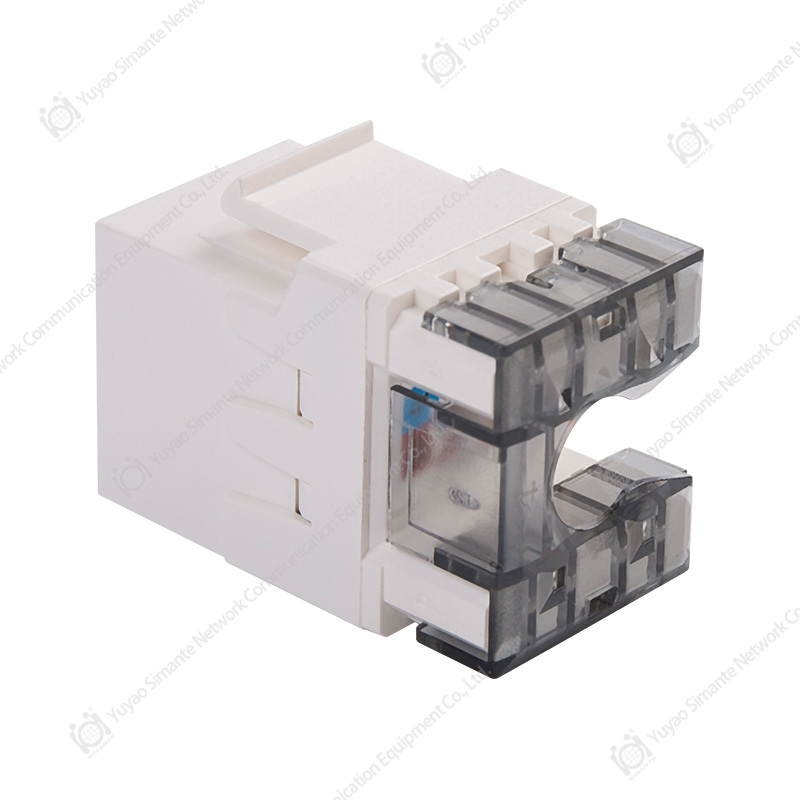

Розеточный модуль представляет собой компактный модульный разъем, используемый для оконцевания кабеля. Он предназначен для установки в настенную панель или коммутационную панель, обеспечивая централизованное подключение и отключение кабелей. Розеточный модуль CAT6A содержит ряд контактных штырей для соединения с проводниками внутри кабеля.

Розеточные модули CAT6A предназначены для высокоскоростной передачи данных и обычно используются в центрах обработки данных, серверных комнатах и других высокопроизводительных сетевых средах, где критически важны высокая скорость передачи данных и низкий уровень перекрестных помех. Они также поддерживают стандарт 10-гигабитного Ethernet (10Gigabit Ethernet), что делает их пригодными для приложений с высокой пропускной способностью.

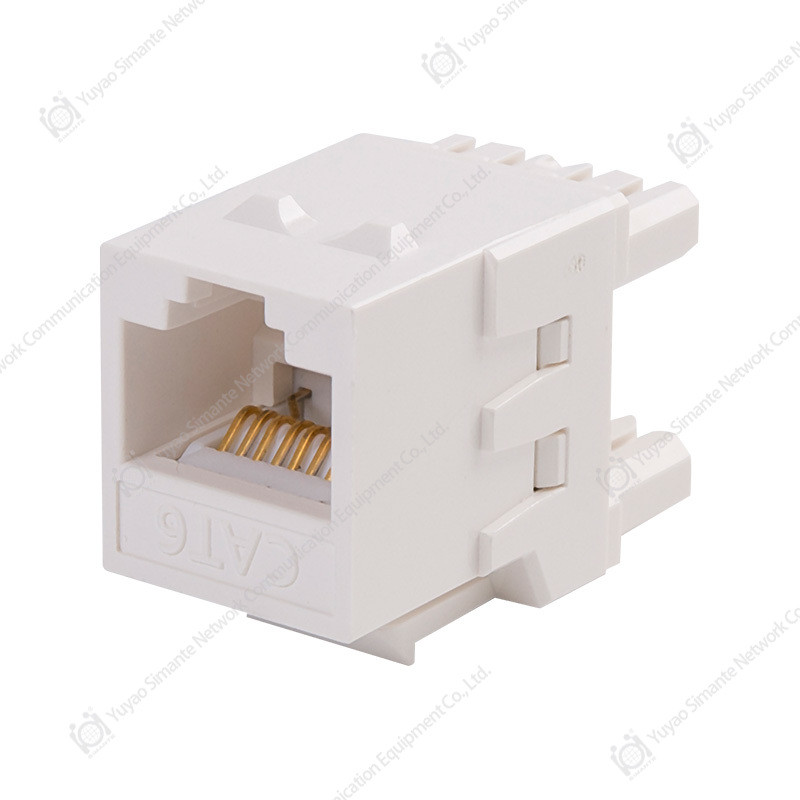

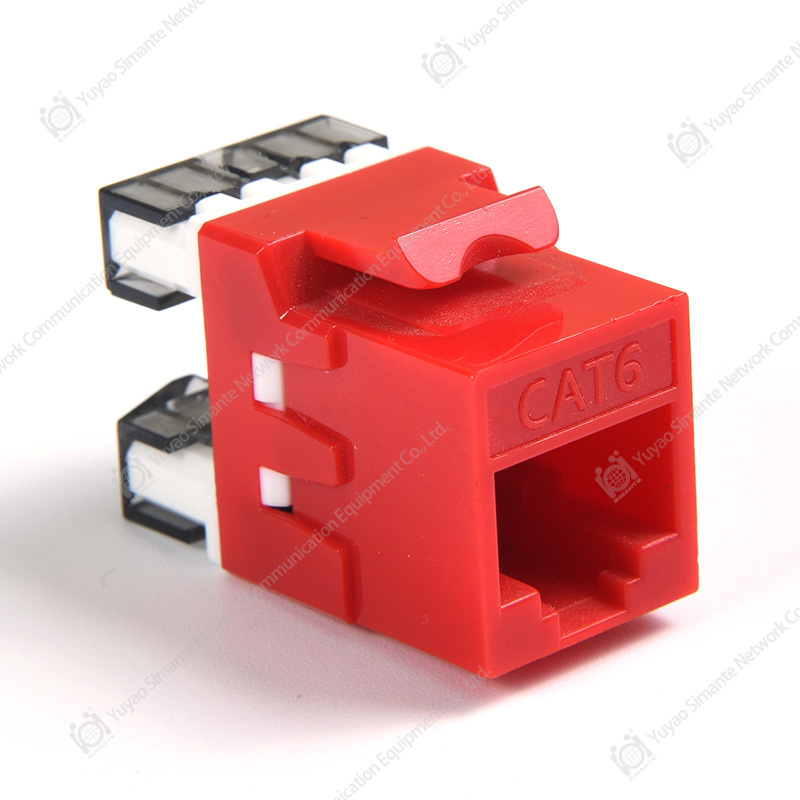

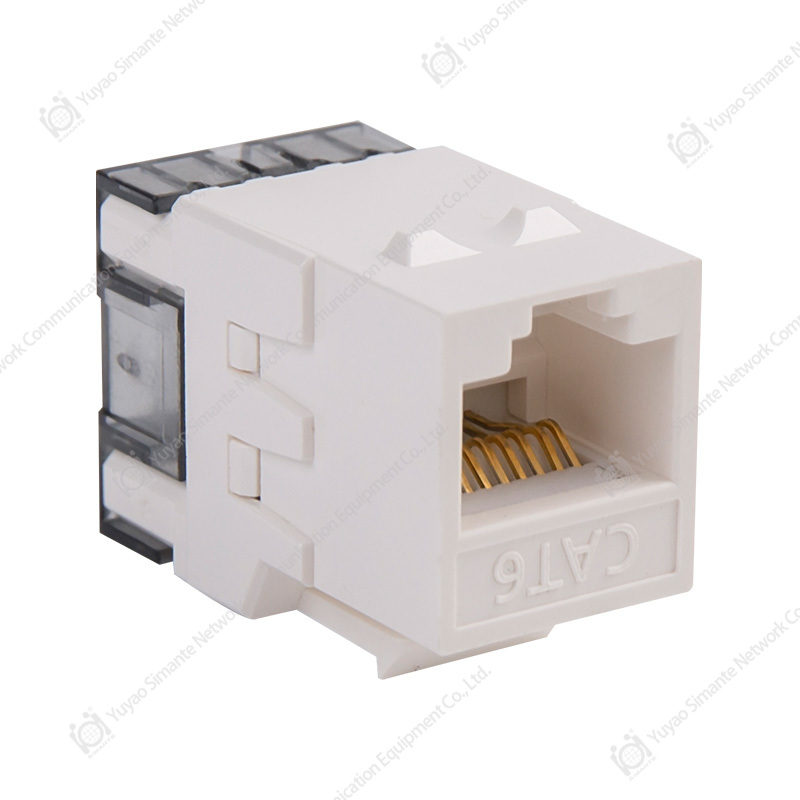

Розеточный модуль CAT6A обладает обратной совместимостью с кабелями CAT6, CAT5e и CAT5, что делает его идеальным для модернизации существующей кабельной инфраструктуры.

1.  Монтажный стандарт: Стандарт для монтажа в 19-дюймовую стойку. Прочная, легко монтируемая конструкция, значительно повышающая эффективность работ; совместима с 19-дюймовыми стойками, шкафами и настенными креплениями.
2.  Организация кабелей: Лицевая сторона с 24 портами имеет маркировку для удобной идентификации; тыльная сторона оснащена органайзером для кабелей, обеспечивающим аккуратную подводку к точкам оконцевания.

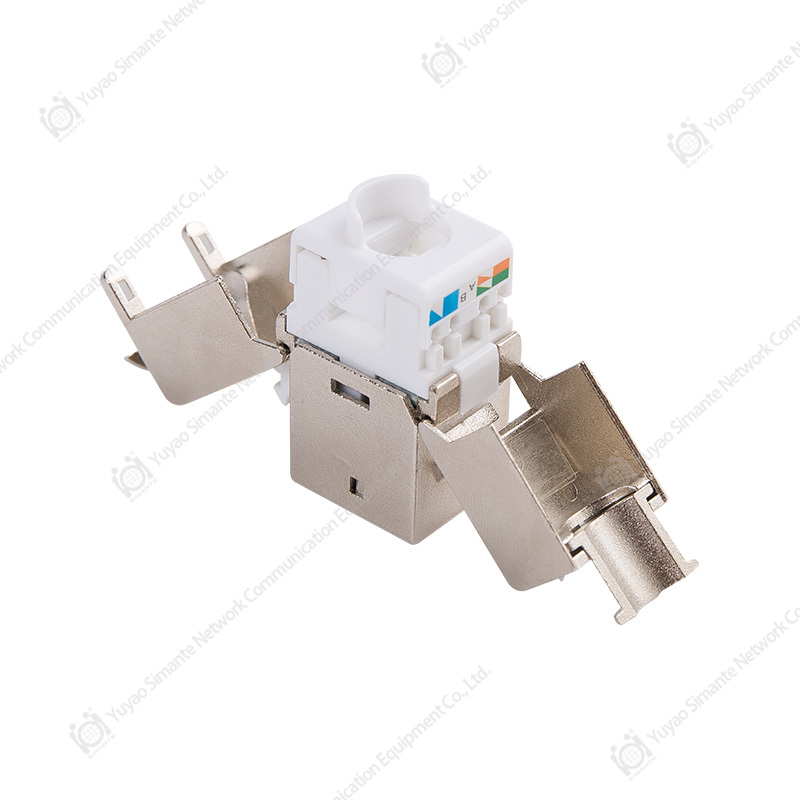

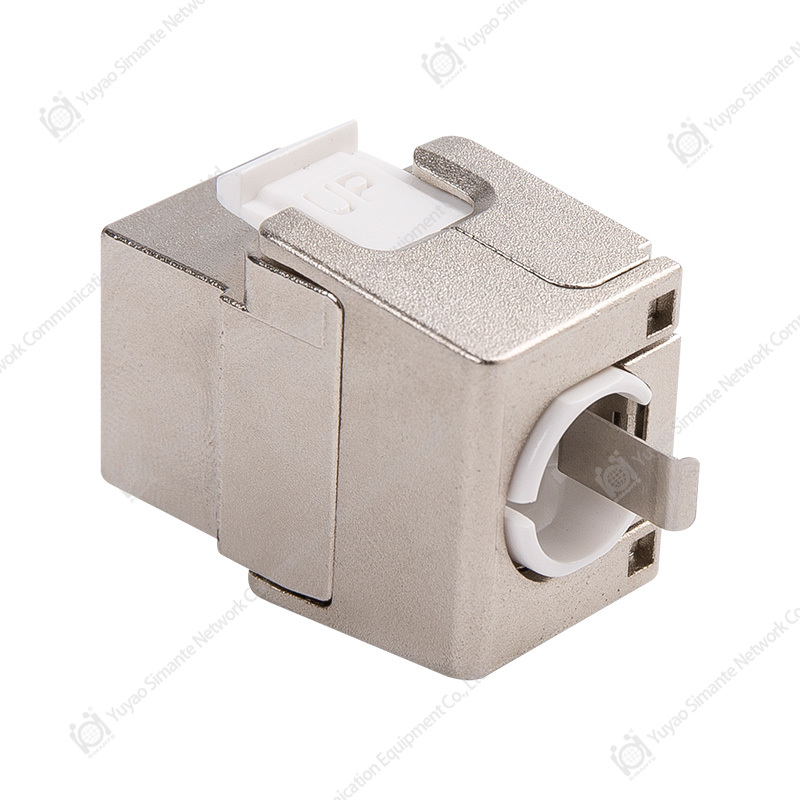

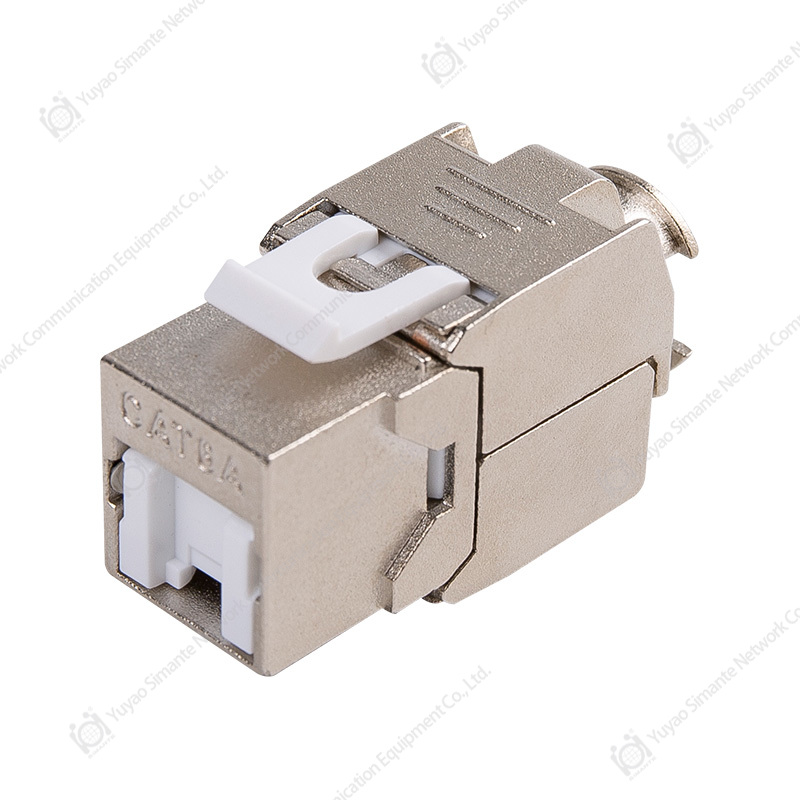

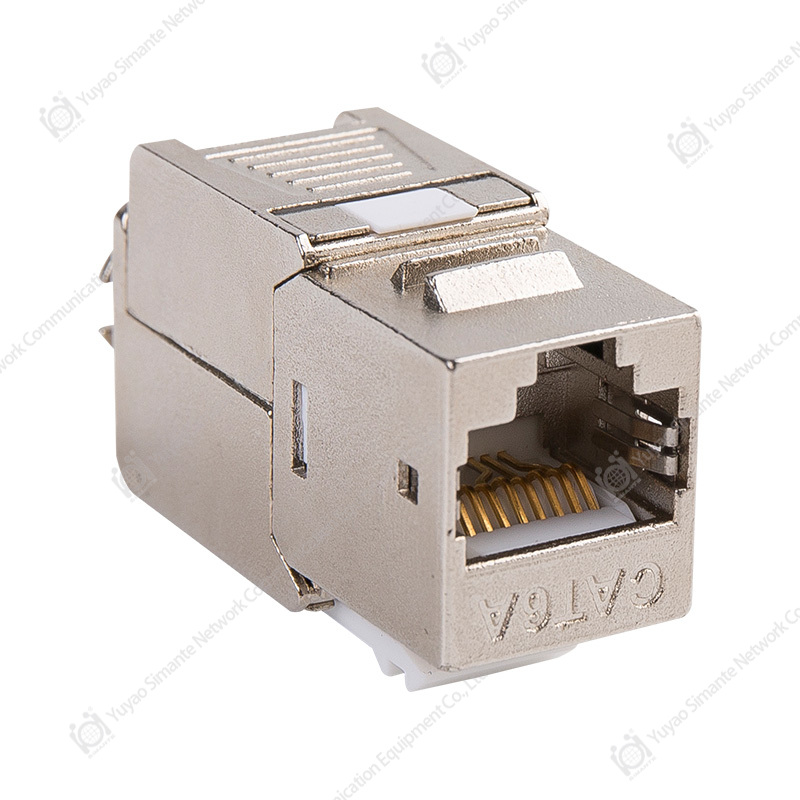

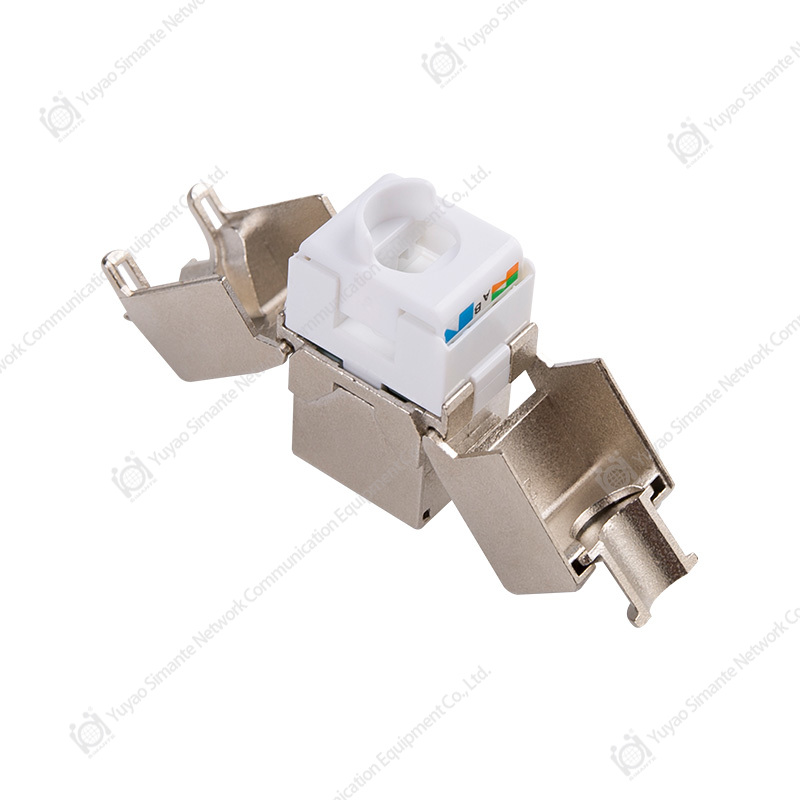

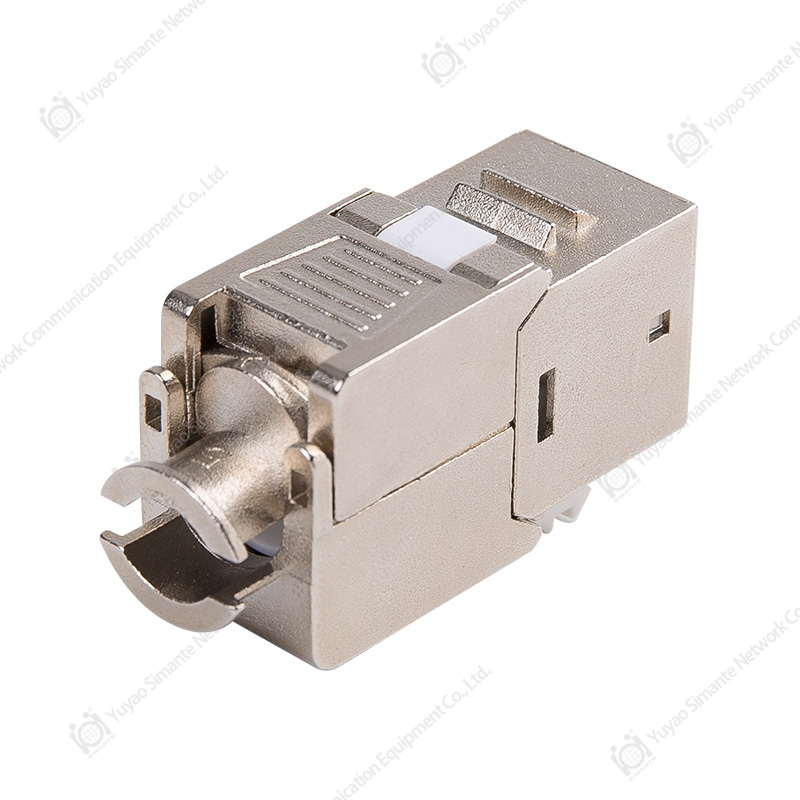

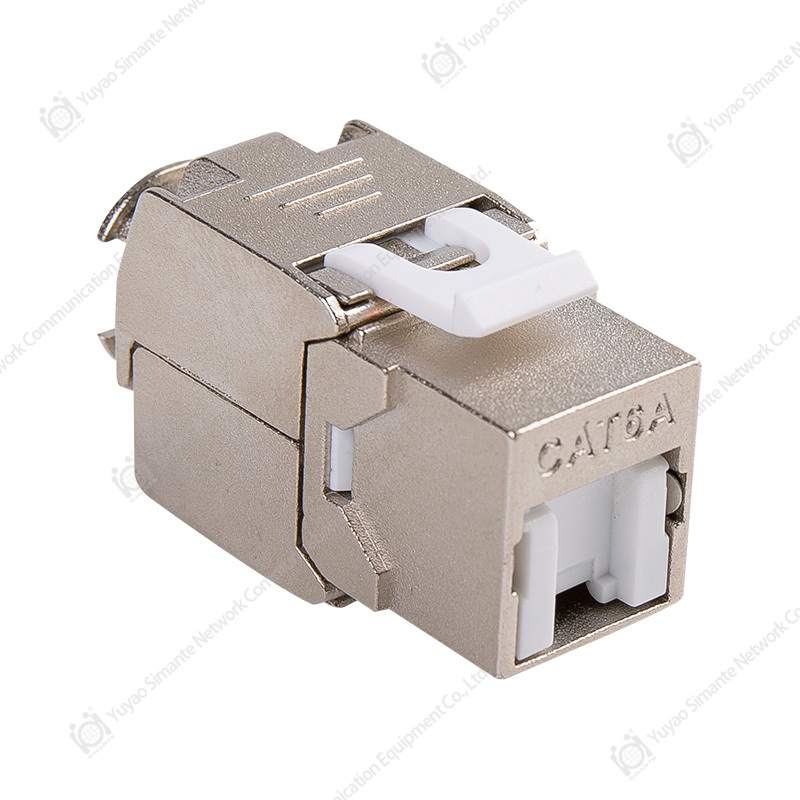

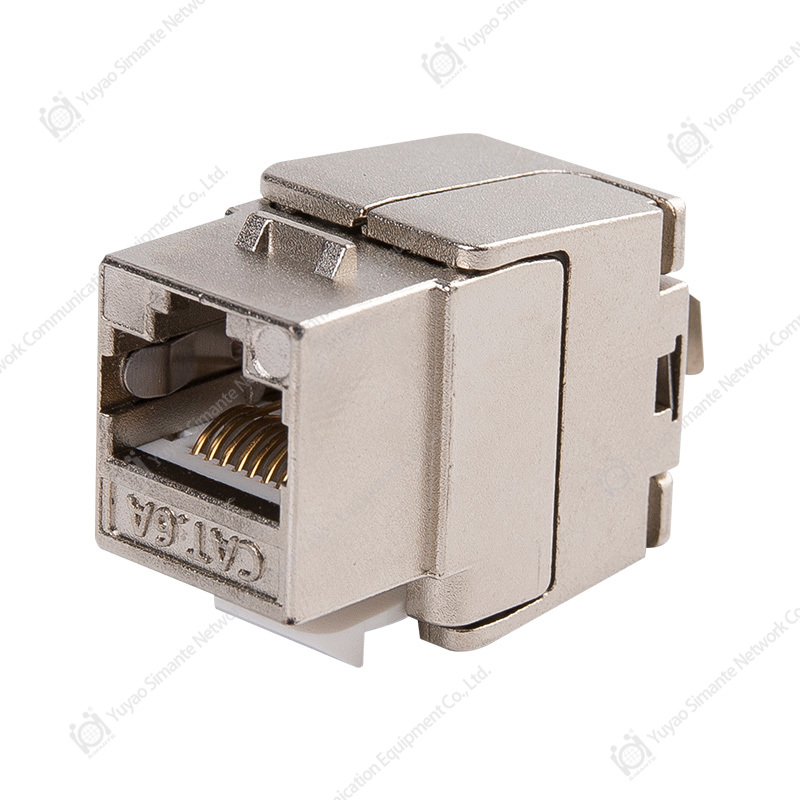

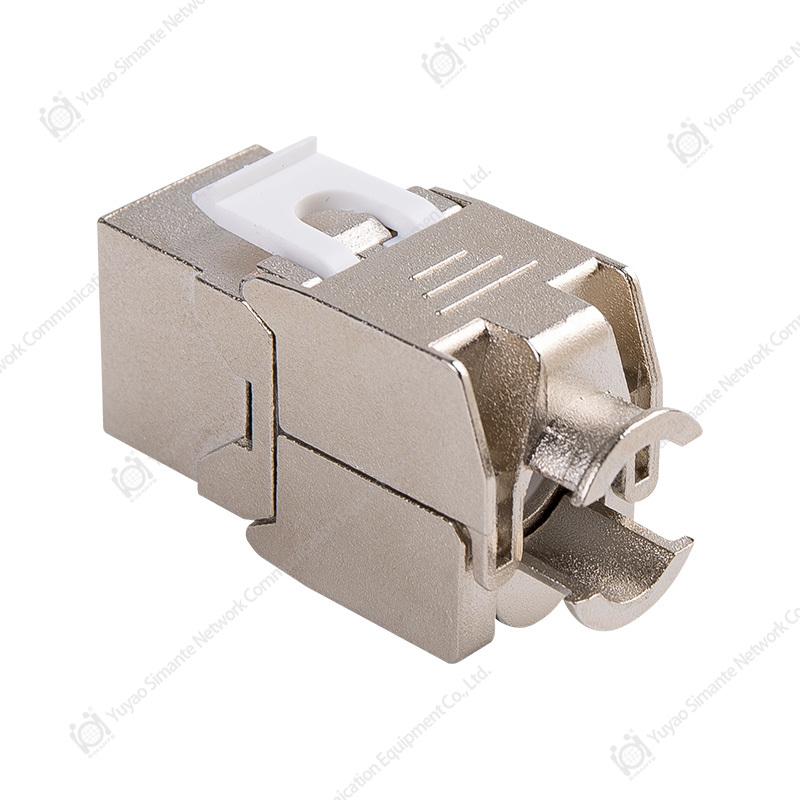

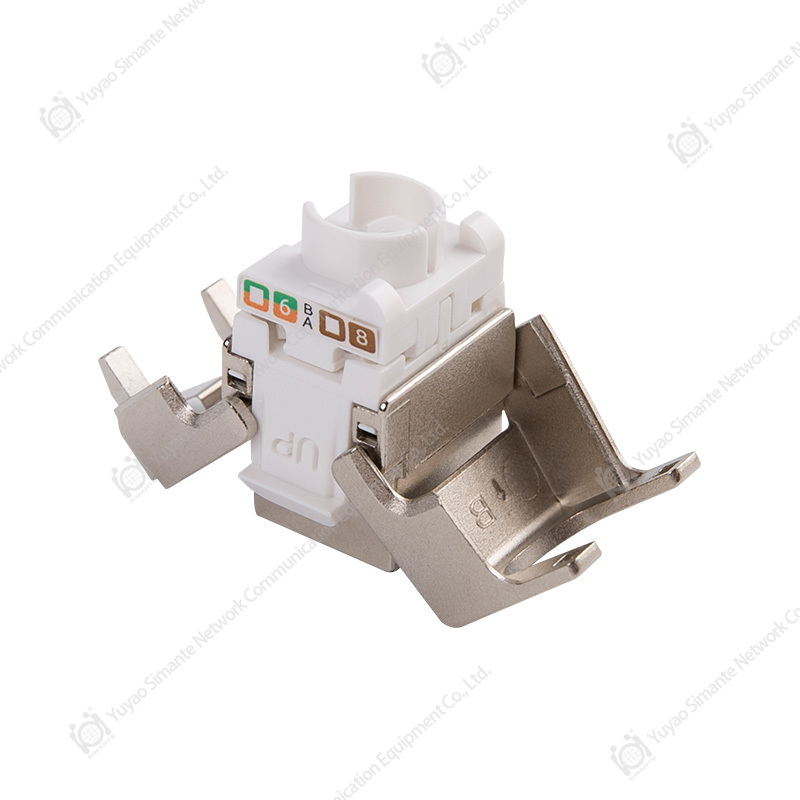

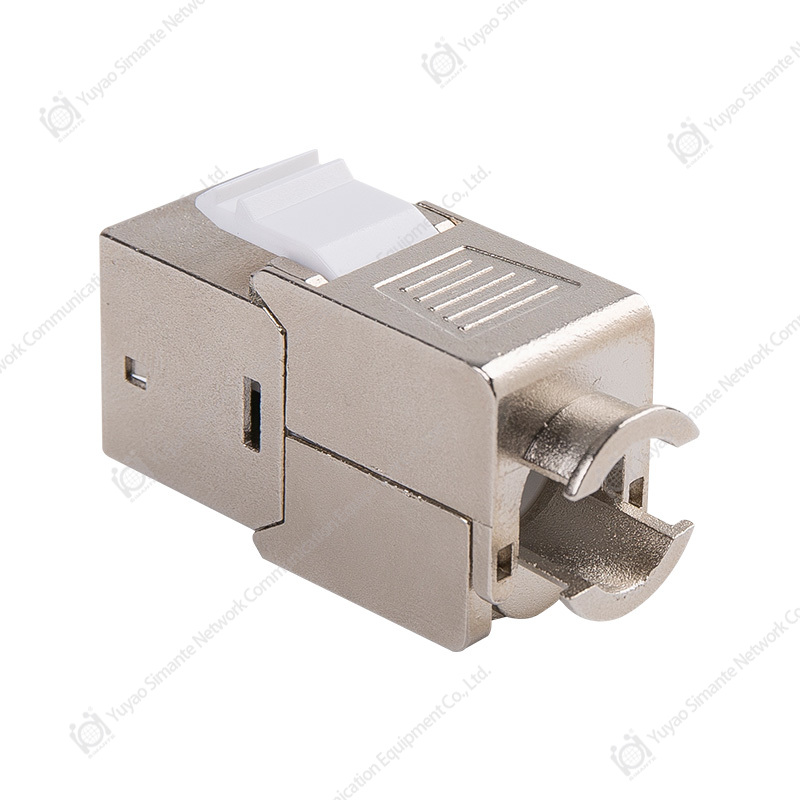

3.  Способ соединения: Порт RJ45 для подключения патч-корда, оконцевание IDC для горизонтальной кабельной разводки. Контактные штыри расположены в шахматном порядке для эффективного снижения переходных помех на ближнем конце (NEXT). Полностью экранированный корпус на 360° для защиты от электромагнитных помех (EMC). Задняя крышка экрана фиксируется без винтов для удобного и быстрого монтажа.
4.  Экологические требования: Соответствует стандарту ROHS.
5.  Назначение: Данная патч-панель используется для соединения горизонтальной разводки и разводки рабочей зоны на одном этаже здания и предназначена для подключения оконечного оборудования или адаптеров. Совместима с кабелями витой пары и медными патч-кордами.
6.  Взаимозаменяемость: Предназначена для использования с соединителями той же стандартной серии.
7.  Применимые стандарты:
*   Общая спецификация: YD/T 926.1-2009
*   Частная спецификация: YD/T 926.3-2009
8.  Технические параметры:
*   Электрические характеристики:
A. Диапазон частот: 1–250 МГц (Примечание: для CAT6A стандартный диапазон до 500 МГц; рекомендуется уточнить)
B. Рабочее напряжение: 125 В
C. Испытательное напряжение: 1000 В постоянного тока (750 В переменного тока) в течение 1 мин. без пробоя и дугообразования.
D. Затухание переходных помех на ближнем конце (NEXT): ≥ 40 дБ
E. Сопротивление изоляции: исходное ≥ 100 МОм; после испытания на постоянную влажность и тепло ≥ 100 МОм.
*   Механические характеристики:
A. Усилие вставки и извлечения: усилие вставки не более 20 Н, усилие извлечения не менее 20 Н.
B. Воздействие устройства соединения разъема: 50 Н в течение 60±5 с.

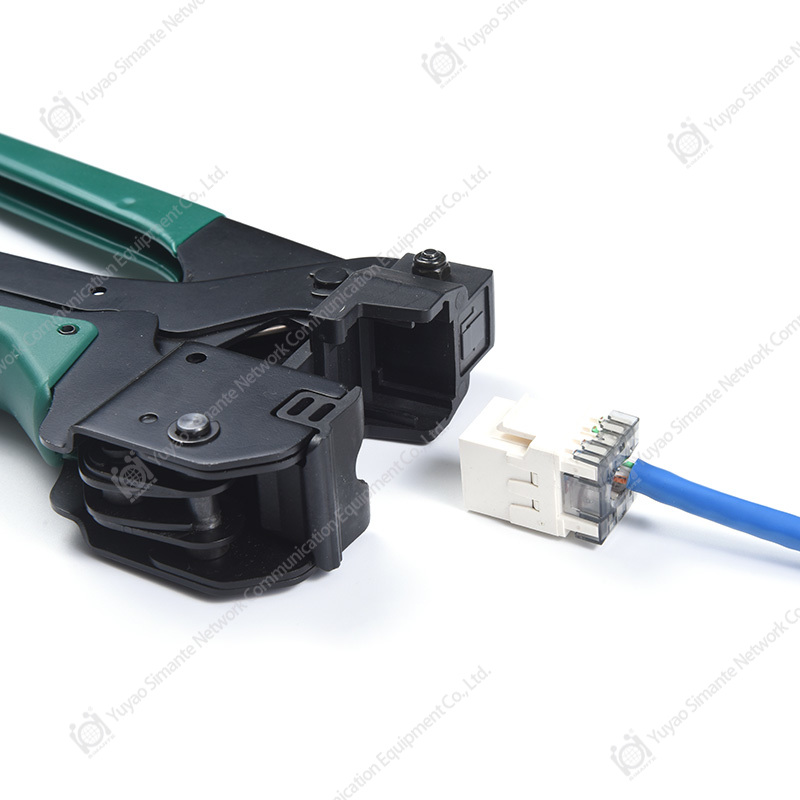

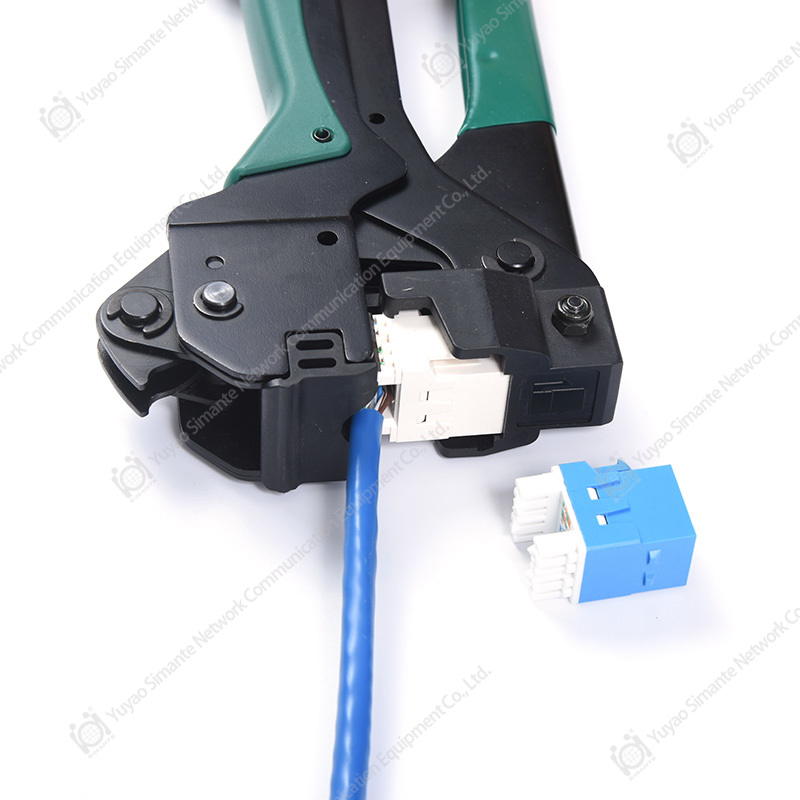

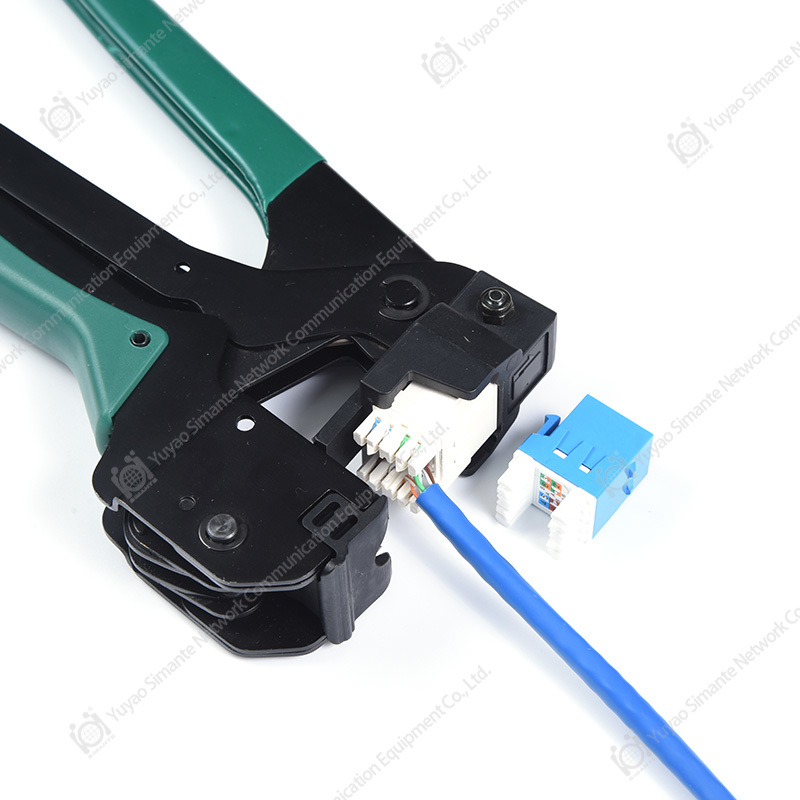

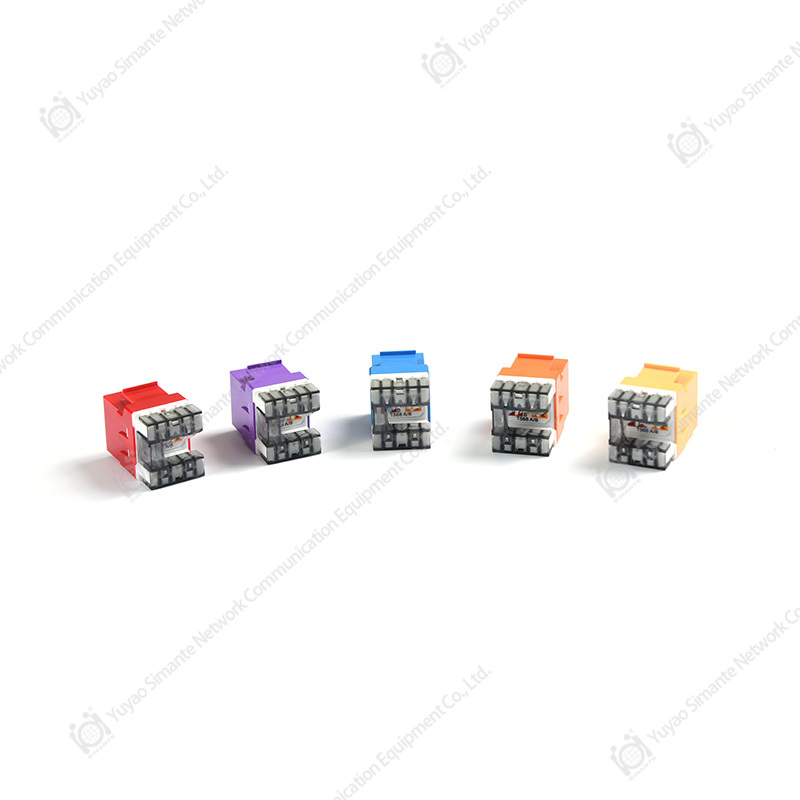

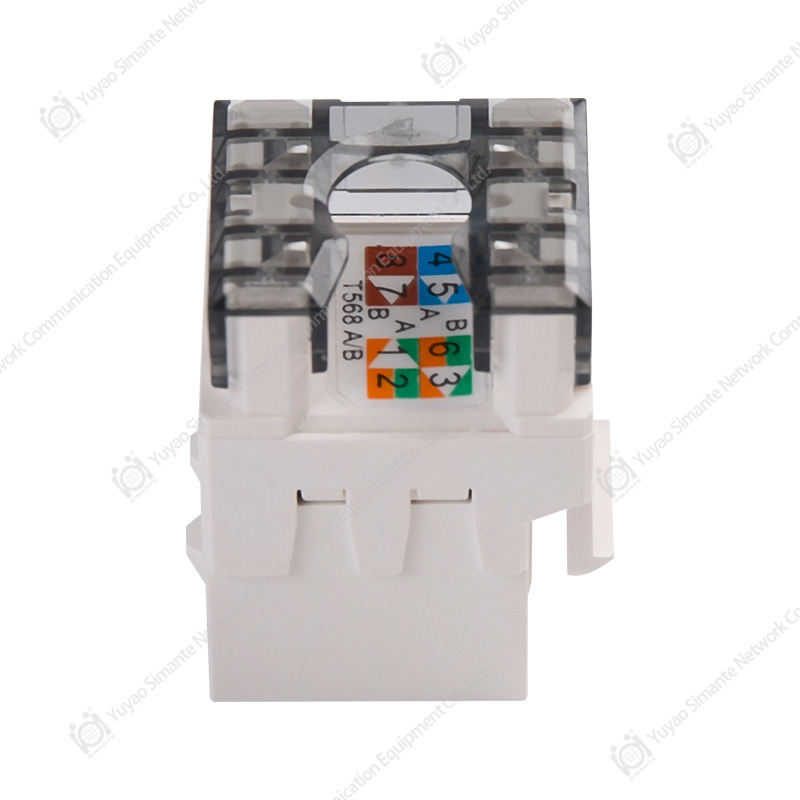

C. Клемма IDC рассчитана на обжим витой пары 23–26 AWG.
*   Долговечность:
A. Количество циклов сочленения вилки и розетки: 750 раз.
B. Количество циклов оконцевания провода: 250 раз.
9.  Материалы и поверхностная обработка:
A. Металлические детали:
*   Кронштейн: холоднокатаная сталь с пластиковым покрытием.
*   Контактная игла: фосфористая бронза с позолотой.
*   Клемма IDC: фосфористая бронза с никелированием.
B. Неметаллические материалы:
*   Пластик: поликарбонат (PC), полибутилентерефталат (PBT).
C. Толщина золотого покрытия: 3–50 мкм.
D. Материал печатной платы (при наличии): FR4.
10. Эксплуатационные условия: (параметры температуры, влажности и испытания на солевой туман соответствуют предыдущим описаниям).
11. Габаритный чертеж и максимальные размеры: Могут быть изменены по индивидуальному заказу.
12. Упаковка и хранение: Изделие помещается в индивидуальный блистер, затем в картонную коробку вместе с прилагаемыми аксессуарами. На лицевой стороне коробки в левом верхнем углу размещается этикетка с указанием модели продукции и её количества. Упакованная продукция должна храниться на складе при температуре окружающей среды от -5℃ до +30℃ и относительной влажности не более 70%, в отсутствие кислот, щелочей и других коррозионных газов в воздухе. Срок хранения — три года.

Стандартное количество в упаковке: 10 коробок в картонной таре, по 50 шт. в коробке, итого 500 шт. в картонной таре.13. Примечание: Маркировка и упаковка — по требованию заказчика.
