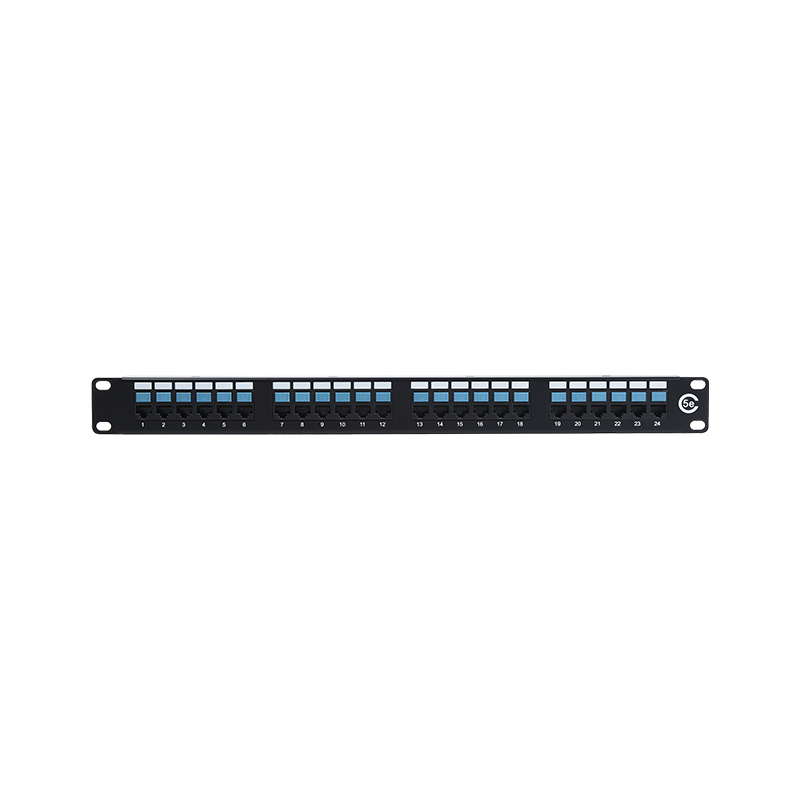

Патч -панель Cat5e - это устройство, используемое для организации и управления сетевыми кабелями в структурированной системе кабелей. Обычно он включает в себя серию портов, каждый из которых может быть подключен к сетевому кабелю, позволяя легко подключить и отключить кабели и отключить по мере необходимости. Обозначение «Cat5e» относится к категории кабеля, которую панель предназначена для поддержки, в данном случае категория 5.
1.19 «Стандартное крепление стойки, прочный, простой в установке дизайн, значительно повышая эффективность работы; совместим с 19-дюймовыми стойками оборудования, шкафами и настенными креплениями.

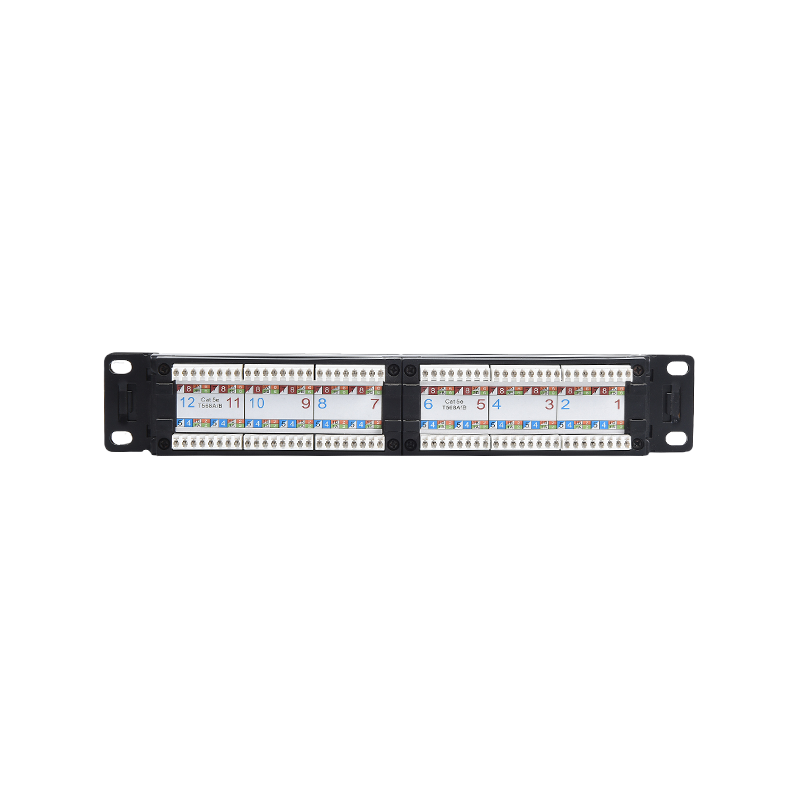

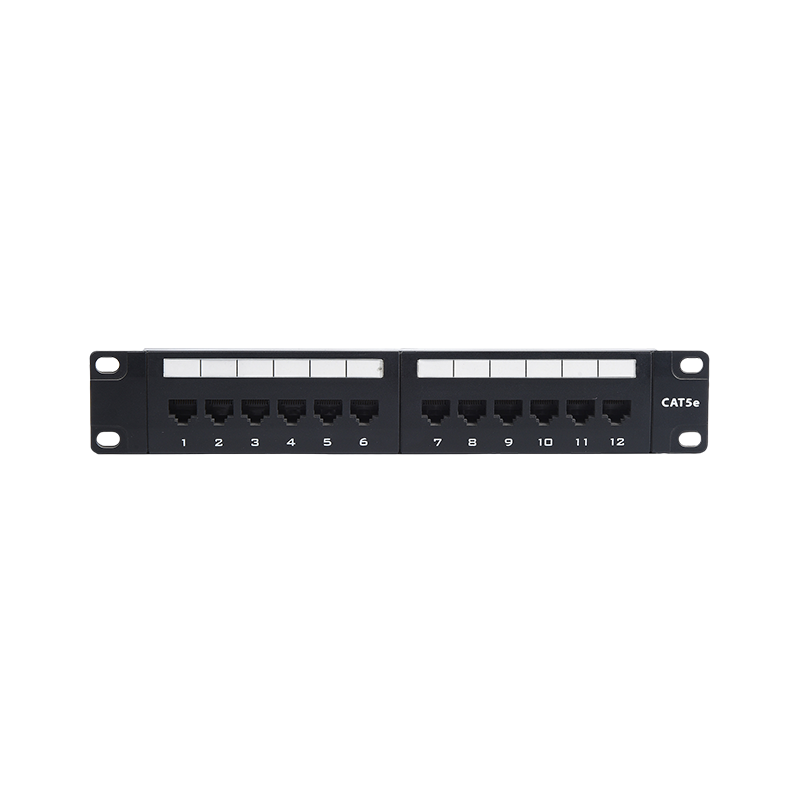

2. Все 12 и 24 портов имеют метки спереди, а большая метка на передней части удобна для идентификации порта клиента; На спине есть диспетчер кабеля, который может эффективно направлять кабель к точке завершения.
3. Метод подключения: rj45 -разъем с перемычкой, IDC завершен с горизонтальной проводкой. Контактный контакт контакта принимает высокую и низкую технологию дислокации, которая эффективно снижает значения перекрестных помех почти.
4. Экологические требования: соответствовать стандартам ROHS.
5. Введение материала: этот продукт патч -панели используется для подключения горизонтальной проводки и проводки рабочей зоны на том же этаже здания и в основном используется для переоборудования соединения проводки и терминального оборудования или адаптеров. Кабели для спаривания продукта и спаривания-это кабели с витой пары меди и кабели с медной осью.
6. Взаимосвязь взаимодействия: используйте с разъемами той же стандартной серии
7. Применимый стандарт: Общая спецификация: YD/T 926.1-2009
Суб-стандарт: YD/T 926.3-2009
8. Технические параметры:
Электрические характеристики:
A. Частотный диапазон: 1 ～ 100 МГц
B. Рабочая напряжение: 125 В
C. Выдерживая напряжение: DC1000V (AC750V) 1MIN без феномена распада и артирования
D. Затухание перекрестных помех Далее: ≥4 дБ
E. Сопротивление изоляции: начальное значение ≥ 100 мОм
После постоянного тестирования влажного тепла ≥100 МОм
Механические свойства:
A. Сила вставления и силу выталкивания: сила вставки составляет не более 20 н.
B. Эффект соединения соединительного соединения: 50N 60 ± 5S
C. Терминал IDC зажимается до 23 ~ 26 АВГ.
Долговечность:
A. количество раз, когда вводятся заглушка и гнездо: 750 раз
B. Количество проводных окончаний: 250 раз
9. Материал и обработка поверхности:
А. Металлический материал:
Кронштейн: холодная сталь, распыленная пластиком
Золотая игла: фосфор бронзовый золото
Проволочная терминала IDC: бронзовая никель.
Б. Нематаллические материалы:
Пластик: PC Polycarbonate, Abs
C. Толщина золотого слоя: 6 ~ 50U золота
D. Материал печатной платы: FR4
10. Экологические характеристики: температура: -25 ～ 70 ℃ Влажность: ≤85% (температура 85 ℃ ± 3 ℃)
Тест на соленый спрей:
A. Значение pH раствора соли до распыления составляет от 6,5 до 7,2 (35 ± 2 ℃);
B. Соли раствор готовятся с хлоридом натрия (химически чистый, аналитически чистый) и дистиллированной или деионизированной воды.
Его концентрация составляет (5 ± 0,1)% (массовый процент);
C. Непрерывная атомизация принимается, и рекомендуемая продолжительность составляет 48 часов;
D. При распылении необходимо предотвратить примеси, такие как нефть и пыль, а также температуру и влажность реактивного воздуха от влияния на работу.
Условия для пространства.

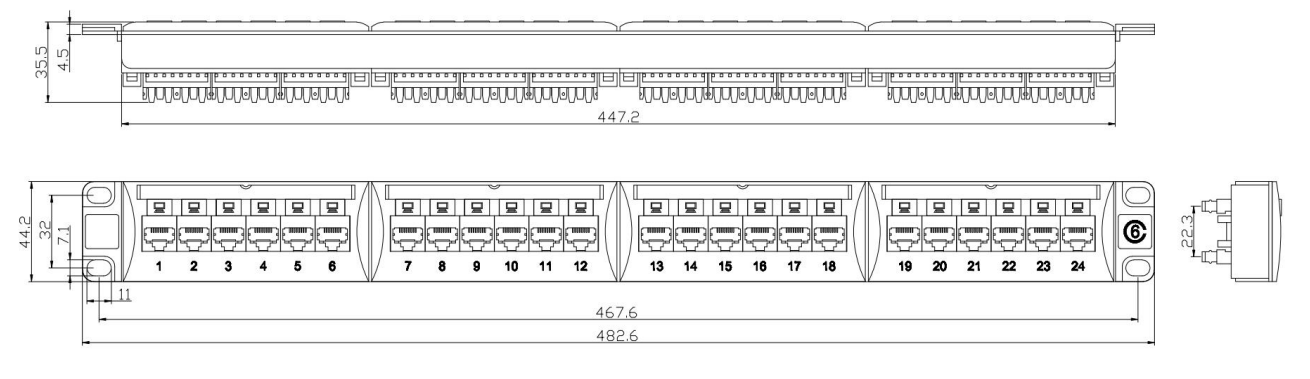

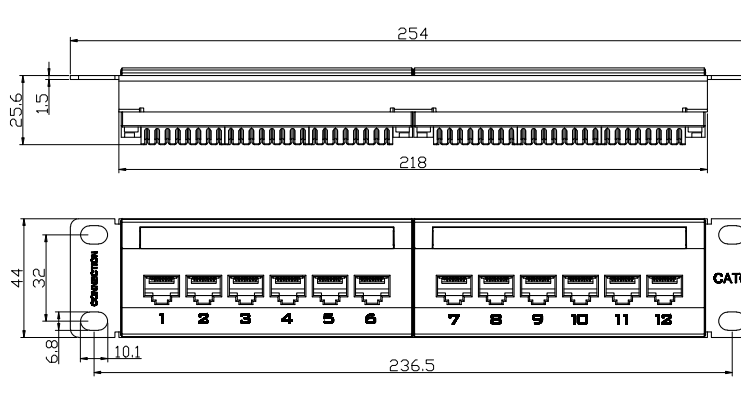

11. Сбросьте чертежа и максимальный размер.
12. Упаковка и хранение: продукт помещается в специальную мешок с пузырьком, а затем помещают в картонную коробку, а аксессуары продукта размещаются одновременно, а метка, указывающая на модель продукта и количество, прикреплено в верхнем левом углу передней части коробки и помещается в коробку. Упакованные продукты должны храниться на складе, где температура окружающей среды составляет -5 ~ 30 ℃, относительная влажность составляет не более 70%, а в окружающем воздухе нет кислотных, щелочных и других коррозионных газов, а период хранения составляет три года.
Регулярное количество упаковки: 10 коробок за коробку, 1 за коробку, 10 за коробку.
13. Примечание: Марк использования продукта: указанная клиентская упаковка.
